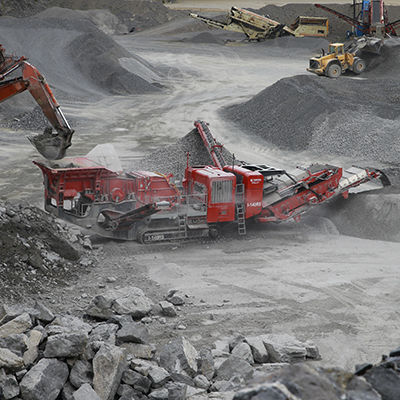

打撃クラッシャ－ I-140RS

移動型ディーゼルエンジン式大容量

製品概要
Finlay I-140RS は、採石、採鉱、解体、リサイクル向けに設計された次世代のインパクトクラッシャーです。再設計されたレイアウトと CR032 インパクトチャンバーにより材料の流動が改善され、高い還元比と均一な生成物形状を実現します。オンボードで着脱可能な単体デッキスクリーン（4.8 m x 1.5 m）を装備し、再循環の有無に応じた柔軟な運用が可能です。

一般説明
I-140RS は Finlay CR032 インパクトチャンバー（ダイレクトドライブ）と高度な電子制御システムを統合しています。再循環を必要としない用途では、スクリーン及び再循環システムを迅速に取り外せるため、輸送や保守が容易になります。高い生産性、保守性の簡便さ、作業者に配慮した設計により、大規模生産者や請負破砕業者に適した機種です。

主な特徴

• 最適化された材料流：機械内を進むにつれて各コンポーネントの幅を広げ、閉塞を低減し処理能力を向上。
• 油圧補助によるエプロン（タブ）調整で迅速かつ正確な設定が可能。
• 頑強な振動グリズリーフィーダー（VGF）にプレスクリーンを統合し、微粒子を除去しバイパスマテリアルを選別。
• オンボードの迅速着脱式再循環システム（4.8 m x 1.5 m 単体デッキスクリーン含む）。
• 再循環コンベアは回転して閉ループ運転にするか、ストックパイル用途に使用可能。

標準搭載のオンボードシステムと主要コンポーネント

• オンボード単体デッキスクリーン 4.8 m x 1.5 m（16’ x 5’）— 再循環不要時は迅速着脱可能。
• 取り外し可能な再循環セクション（RS）— 不要時に素早く撤去可能。
• 堅牢な VGF（プレスクリーン一体型）。
• 給料点にインパクトバーを備えた全長メインコンベア；オプションで振動式アンダークラッシャーフィーダーと耐摩耗ライナー。
• ファインコンベヤー：複数のベルト幅オプションおよび排出高さで有効な微粒子除去と積み上げを実現。
• バイパスコンベア：輸送時に油圧で折り畳み可；微粒子除去やバイパスマテリアル排出に使用。
• 再循環コンベア：ベルト幅 500 mm（20"）；再循環モードとストックパイルモード間で油圧回転可能。
• インパクトチャンバー：Finlay CR032、ダイレクトドライブと電子制御；ローター Ø1270 mm x 1220 mm（Ø50" x 48"）。
• T‑Link テレマティクス：標準装備、7 年間の無償データサブスクリプション付きで遠隔監視とフリート最適化に対応。

ダウンロード（入手可能）

• Finlay-I140RS-Impact-Crusher (product brochure - English)
• Finlay-I140RS-Prallbrecher (product brochure - German)

特性 / 技術仕様

• 正味エンジン出力：Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp（Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW）
• ローターサイズ：Ø50" x 48"（Ø1270 mm x 1220 mm）
• 運転質量：159,394 lbs / 72,300 kg
• 輸送寸法：Height 12'5" | Width 11'5" | Length 71'2"（約 Height 3.8 m | Width 3.47 m | Length 21.7 m）
• 作業寸法：Height 19'2" | Width 26'9" | Length 70'7"（約 Height 5.86 m | Width 8.17 m | Length 21.5 m）
• ホッパー / フィーダー：固定ホッパー（オプションで油圧折りたたみ・ロック式エクステンション）；VGF 容量 無し 6 m³、エクステンション付 9 m³；後部幅 無し 2.17 m、エクステ付 3.60 m
• スクリーンボックス（オンボード着脱式）：デッキサイズ 4.8 m x 1.52 m；油圧駆動；角度 22°；速度 約 950 rpm；総スクリーン面積 7.5 m²；RS セクションは迅速着脱可。
• ファインコンベヤー：ベルト幅 1.4 m（55"）；排出高さは構成により最大約 3.54 m（11'8"）まで。
• メインコンベヤー：ベルト幅 1.3 m（52"）；作業角 22°；給料点にインパクトバー；積み上げ用の全長コンベヤー。
• バイパスコンベヤー：ベルト幅 0.8 m（32"）；輸送時に油圧折り畳み可；排出高さ 約 3.38 m（11'1"）。
• 再循環コンベヤー：ベルト幅 0.5 m（20"）；モード間で油圧回転。
• インパクトチャンバー・ローター：Ø1270 mm x 1220 mm；エプロン設定 主最大 150 mm / 最小 50 mm、二次最大 75 mm / 最小 20 mm。
