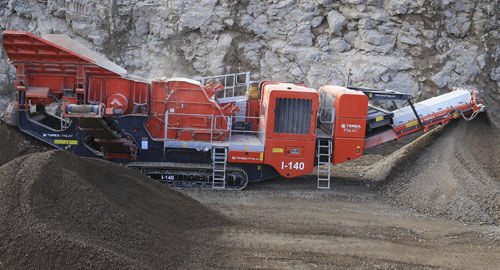

打撃クラッシャ－ I-140

移動型クローラー式

概要
Finlay I-140は、Terex CR032インパクトチャンバーをダイレクトドライブと高度な電子制御と組み合わせた走行式インパクトクラッシャーで、採石、採鉱、解体、リサイクル用途において制御された破砕と安定した生成物形状を提供します。設計により原料フローが改善され、保守・操作が簡素化されており、大規模生産者や請負破砕業者に適しています。

主な特徴

• 各コンポーネントの幅を段階的に広げることで、機内の原料フローを改善。
• エプロン設定は完全油圧補助式で、効率的な調整が可能。
• プレスクリーン一体型の重荷重用振動給料機（VGF）が微粒子を除去し、バイパス材料を再処理用に整形。
• オプションの破砕機下振動プレート給料機は耐摩耗ライナーを備え、排出流れを促進。

メインコンベア

• ベルト幅：1.3 m（52”）。
• 排出高さ：3.5 m（11'5”）（代替 3.76 m / 12'4”）。
• ストックパイル容量：約 69 m³（90 yd³）。

インパクトチャンバー

• Terex CR032 インパクトチャンバー；Vベルトによるダイレクトドライブ。
• ローター直径：Ø1270 mm（50”）。
• ローター幅：1220 mm（48.8”）。
• VGF吸入口：1.16 m x 865 mm（45.6” x 34”）。
• プレスクリーン吸入口：1.17 m x 835 mm（46” x 33”）。

ホッパー／フィーダー

• 固定ホッパーに油圧折りたたみ・ロック式の拡張をオプションで装備可能。
• VGFホッパー容量（拡張無し）：6 m³（7.85 yd³）；拡張有り：9 m³（11.8 yd³）。

バイパスコンベア

• ベルト幅：800 mm（32”）。
• 排出高さ：3.38 m（11'1”）。
• ストックパイル容量：約 64 m³（83.7 yd³）。
• 輸送時は油圧で折りたたみ可能。

T-Link テレマティクス

• T-Link テレマティクスのハードウェアとソフトウェアを標準装備；7年間の無料データ加入が含まれます。

仕様

• 正味エンジン出力：Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp（換算：Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW）。
• ローター：Ø1270 mm x 1220 mm（Ø50” x 48”）。
• Vベルトによるダイレクトドライブのインパクトチャンバー；Terex CR032。
• メインコンベア幅：1.3 m（52”）；ストック容量約 69 m³（90 yd³）。
• バイパスコンベア幅：800 mm（32”）；ストック容量約 64 m³（83.7 yd³）。
• VGFホッパー容量：6 m³（拡張無し）／9 m³（拡張有り）。
• 運転質量：107,410 lbs（48,720 kg）。
• 輸送寸法および稼働寸法は製品データシートを参照してください。
