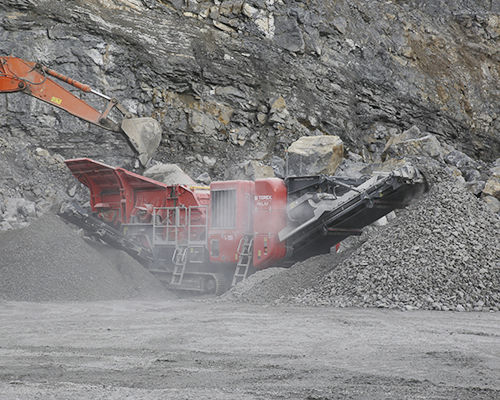

打撃クラッシャ－ I-120

移動型二次クローラー式

概要
I-120 水平式インパクトクラッシャー（第2世代）は、採石、採鉱、リサイクル、解体用途における資材の流動性と生産性を向上させるために設計されています。実績のある Finlay CR038 インパクトチャンバーとダイレクトドライブ、先進の電子制御を組み合わせ、高い破砕比と安定した生成物形状を実現します。

主な特徴

• 完全油圧式のエプロン調整補助により、チャンバーエプロンの正確で容易な調整が可能です。
• 一体型プレスクリーン付きの高耐久振動フィーダー（VGF）により、微粒分を除去し、バイパス材を再処理用に選別します。
• フィーダー摩耗プレートの曲面処理により、粘着性原料での堆積を最小化します。
• ホッパーは地上操作で油圧格納・ロックが可能で、現場での設置・撤去を安全かつ迅速に行えます。

用途およびオプション

• 採石場や鉱山での一次・二次破砕に適しています。
• リサイクル／解体向けのオプション：アンダーパンフィーダー、チャンバー二次エプロンの自動調整、オーバーバンドマグネット、バイパスコンベアなど。
• T-Link テレマティクスにより、遠隔監視と機械管理が可能です。

主要コンポーネント

• インパクトチャンバー：Finlay CR038 チャンバー、Vベルトによるダイレクトドライブ、ローター Ø1033 mm × 幅 1100 mm、投入開口 約 1130 mm × 800 mm、油圧式エプロン調整。
• メインコンベア：ベルト幅 1.1 m（44"）、排出高 約 3.5 m、スタック容量 約 63.8 m³、輸送時は油圧で降下。
• バイパスコンベア（オプション）：ベルト幅 650 mm（26"）、最大排出高 約 2.5 m、スタック容量 約 18.1 m³。
• ホッパー / フィーダー（VGF）：ホッパー容量 5 m³（エクステンション装着時 約 8 m³）、油圧格納式エクステンションおよびロック。
• アンダーキャリッジ：シュー幅 400 mm（16"）、スプロケット中心間距離 3.243 m、最大勾配能力 約 30°。
• マグネットセパレータ（オプション）：吊り下げ式セルフクリーニング オーバーバンドマグネット（永久磁石／ツインポール仕様あり）。

技術仕様

• 正味エンジン出力：Tier 3 - CAT 375 hp | Tier 4F / Stage IV - Scania 400 hp（kW表記：280 kW / 292 kW）。
• ローターサイズ：Ø41" × 44"（Ø1033 mm × 1100 mm）。
• 輸送重量：約 81,571 lbs（37,000 kg）。
• 輸送寸法：H 11'2"（3.4 m）× W 8'6"（2.6 m）× L 49'10"（15.2 m）。
• 作業寸法：H 13'0"（4.0 m）× W 18'9"（5.8 m）× L 48'10"（14.9 m）。
