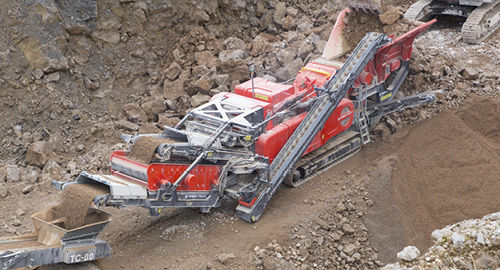

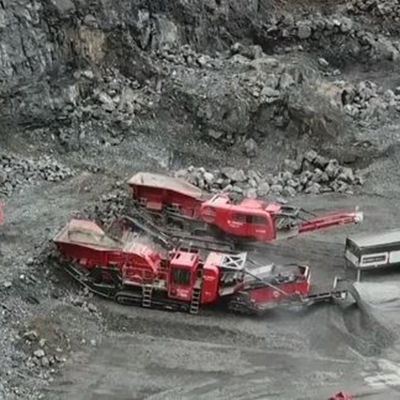

油圧インパクトクラッシャ－ I-120RS

移動型クローラー式

概要 Finlay I-120RSは、新世代の水平軸インパクトクラッシャー（HSI）で、採石、採鉱、解体、リサイクル用途における材料フローと生産性を向上するよう設計されています。Finlay CR038インパクトチャンバー（ダイレクト駆動）と高度な電子制御を組み合わせ、高い破砕比と安定した生成物形状を実現します。オンボードの着脱式2デッキスクリーン（3.66 m x 1.53 m）は、再循環が不要な場合に迅速に取り外せます。

主な特徴

• 各コンポーネントの幅を順次拡大することで材料フローを改善。
• フル油圧式エプロン設定補助により迅速かつ正確な調整が可能。
• プレスクリーン一体型の重荷重用振動フィーダー（VGF）により微粒物を除去し、バイパス材料を再処理へ振り分け。
• オンボード着脱式再循環システム（3.66 m x 1.53 mの2デッキスクリーン含む）。
• 再循環コンベアは閉ループの再循環モードとストックパイルモードの切替が可能。

コンポーネント詳細

• メインコンベア: ベルト幅 1.1 m (44”)、荷下ろし高 3.5 m (11’5”)、輸送時は油圧で降下、フルレングスベルト標準。
• インパクトチャンバー: Finlay CR038、ローター直径 Ø1033 mm (41”)、ローター幅 1100 mm (44”)、投入口 1130 mm x 800 mm (45” x 32”)、Vベルトによるダイレクト駆動、油圧リリース式チャンバープロテクション。
• ホッパー/フィーダー: 標準容量 5 m³ (6.5 yd³)、拡張時最大 8 m³ (10.4 yd³)、後部給料幅 約4 m（13’1”）の構成有り（油圧折りたたみ式延長）。
• バイパスコンベア: ベルト幅 650 mm (26”)、最大荷下ろし高 約2.5 m、スタック容量 約18.1 m³。
• 再循環コンベア: ベルト幅 500 mm (20”)、油圧で回転し再循環/ストックモードを切替。
• アンダーサイズ（フィnes）コンベア: ベルト幅 1.4 m (55”)、荷下ろし高 約3.0 m (9’10”)。
• スクリーンボックス: 両デッキ 3.66 m x 1.53 m、油圧駆動・耐荷重ベアリング、メッシュ交換や保守のためにスクリーンを下げられる設計、RSシステムは迅速取り外し可能。
• T-Linkテレマティクス: ハードウェア・ソフトウェアを標準装備（データサブスクリプションの条件は仕様により異なる）。

技術仕様

• 機種名: I-120RS
• タイプ: 水平軸インパクトクラッシャー（HSI）
• インパクトチャンバー: Finlay CR038
• ローター直径: Ø1033 mm (41”)
• ローター幅: 1100 mm (44”)
• 投入開口: 1130 mm x 800 mm (45” x 32”)
• 駆動方式: Vベルトによるダイレクト駆動（インパクトチャンバー）
• エプロン設定: フル油圧式エプロン設定補助
• フィーダー（VGF）容量: 標準 5 m³、延長で最大 8 m³
• メインコンベア: ベルト幅 1.1 m (44”)、荷下ろし高 3.5 m
• バイパスコンベア: 650 mm (26”)、スタック容量 約18.1 m³
• 再循環コンベア: 500 mm (20”)、油圧回転機能
• アンダーサイズコンベア: 1.4 m (55”)、荷下ろし高 約3.0 m
• オンボードスクリーン: 2デッキ 3.66 m x 1.53 m（着脱式）
• 用途: 採石、採鉱、解体、リサイクル、骨材生産
