建設現場用ふるい機 693

鉱山用リニア振動振動

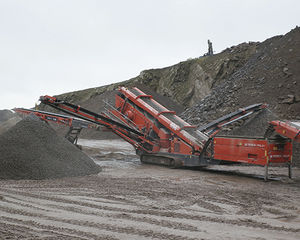

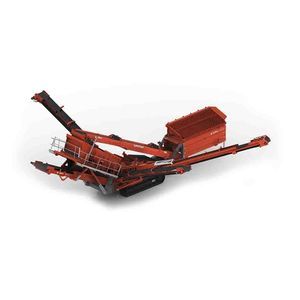

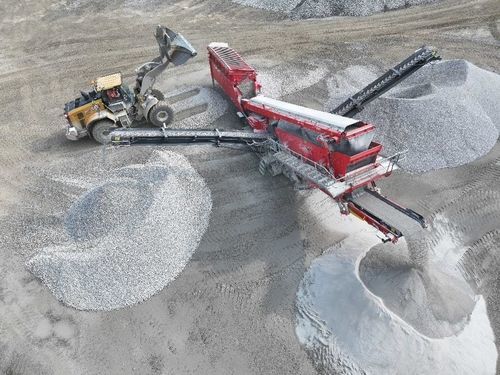

概要 693+ 履帯式傾斜スクリーンは、採石、鉱山、砂・砂利、石炭、木片、表土などの高生産用途向けに設計されています。高エネルギーの二段式スクリーンボックス（上段 6.1 m x 1.53 m、下段 5.55 m x 1.53 m）、可変速度ベルトフィーダー付き大型ホッパー、およびハイブリッド電源オプションを備えます。油圧システムとパワーパックは低回転での燃料効率を重視して設定されています。

主な特長

• 搭載製品コンベア用の簡素化・再構成された折畳機構により迅速な展開と扱いやすさを実現。
• 安全で迅速なアクセスと保守時間短縮を可能にする、折畳式の幅広通路。
• フルサイズの二段デッキを最大限に活用し、微細・粘着・汚れた材料の高能力選別を実現。
• プロセスの柔軟性を高める、油圧式スクリーンボックス角度調整（20°–30°）。
• 遠隔監視と報告が可能な T-Link テレマティクス（ハードウェア・ソフトウェア）を標準装備。

追加の製品詳細 連続高処理量での運転を念頭に設計されており、コンベアと在庫容量は過酷な連続運転に対応するよう設計されています。堅牢な下部構造と油圧で調整可能なスクリーン角度により過酷な現場条件下でも稼働可能で、簡素化された折畳と広いアクセスにより立上げ・保守の時間を短縮します。

仕様

• エンジン出力（定格）：Tier 3/Stage IIIA - CAT C4.4 83 kW | Tier 4F/Stage V - Cat C3.6 82 kW（111 hp / 110 hp）
• スクリーン：上段 6.1 m x 1.53 m | 下段 5.55 m x 1.53 m
• 重量（約）：34,700 kg
• 輸送寸法（L x W x H）：18.95 m x 3.15 m x 3.6 m
• 作業寸法（L x W x H）：19.17 m x 18.25 m x 6.72 m
• スクリーンボックス：角度 20°–30°（油圧可変）；ストローク 7 mm；回転数 約1,050 rpm；総選別面積 約18 m²
• ホッパー / フィーダー：容量 6.9 m³；供給高さ 2.65 m（グリッドなし）；供給幅 4.1 m；ベルトフィーダー幅 1.2 m；フィーダー速度 0–16 m/分
• メインコンベア：ベルト幅 1,050 mm；速度 約92 m/分
• ファインズコンベア：ベルト幅 1,200 mm；標準排出高さ 約4.41 m；スタック容量 約127.5 m³
• 中間 / オーバーサイズコンベア：標準ベルト幅 800 mm；排出高さ 約4.97 m；容量 約183 m³
• アンダーキャリッジ：シュー幅 500 mm；走行速度 約0.8 km/h；登坂能力 32.6°
