ブレーカー供給用ふるい機 674

移動式バルク材用傾斜

製品概要

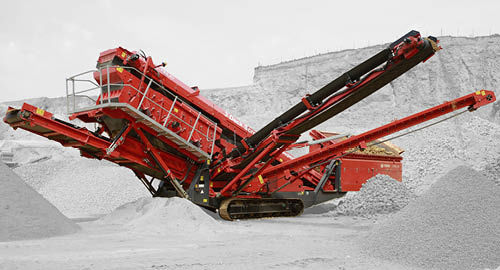

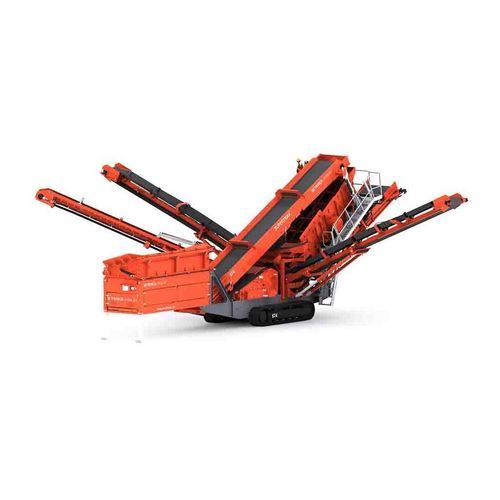

Finlay® 674は、設置と解体が短時間で行えるコンパクトなクローラ式傾斜スクリーンです。3デッキのスクリーンボックスは合計15.7 m²（170 ft²）のスクリーニング面積を持ち、小さな粒度でも効率的に選別しつつ高い処理能力を実現します。スクリーンボックスにはクイックウェッジテンショニング、アクセスホール、下部デッキの油圧テンションシステムを備え、メッシュ交換時間を短縮します。4本の排出コンベアはすべて調整可能で、輸送時には油圧で折りたためます。4番目の「オーバーサイズプラス」コンベアは可変傾斜およびサイドスリュー機能を備え、再循環や積み上げへの正確な排出を可能にします。

主な特徴

• 機械周囲に亜鉛メッキ固定キャットウォークを備えたトリプルデッキスクリーニング。
• クイックウェッジテンショニングと下部デッキの油圧テンションにより、スクリーン交換のダウンタイムを短縮。
• 可変傾斜・サイドスリュー機能を持つオーバーサイズプラスコンベアにより、砕石機やストックパイルへの正確な材料振分けが可能。
• 4本すべての排出コンベアは調整可能で、輸送時は油圧で折りたたみ可能。
• 改良されたホッパーとベルトフィーダーがメインコンベアへの材料供給を改善。
• スクリーンボックスの角度は18°～37°の範囲で油圧調整可能。

コンベアと搬送機能

• メインコンベア：ベルト幅1000 mm（40"）; 作業角21°–28°; 全長スチールスカート装備。
• ファインズコンベア：ベルト幅1.2 m（48"）; 作業角14°–33°; 標準排出高さ3.74 m（12'3"）; ストック容量約73 m³（95 yd³）。
• サイド／オーバーサイズコンベア：ベルト幅650 mm; 可変速度0–121 m/min; 排出高さ4.76 m（15'7"）; ストック容量約147 m³（192 yd³）。
• オーバーサイズプラス（オプション）：ベルト500 mm（20"）; 作業角20°–23°（構成により回転/傾斜モードで最大40°–60°）; 最大貯蔵容量約123 m³（162 yd³）。

技術仕様

• 総スクリーニング面積：15.7 m²（170 ft²）。
• デッキ数：3。
• ホッパー容量：8.0 m³（10.5 yd³）；給料高さ：3.45 m（11'4"）；フィーダー幅：1.05 m（3'5"）。
• スクリーン寸法：12' x 5'（3.65 m x 1.5 m）。
• エンジン出力：Tier 3 - Cat 102 hp（約77 kW）｜Tier 4F / Stage IV - 110 hp（約98.1 kW）。
• 運転重量：28,500 kg（62,832 lbs）。
• 輸送時寸法（H x W x L）：3.44 m x 2.98 m x 16.42 m（11'3" x 9'9" x 53'10"）。
• 作業時寸法（H x W x L）：5.82 m x 17.4 m x 16.81 m（17'32" x 57'1" x 55'2"）。
• T-Linkテレマティクスのハードウェアとソフトウェアを標準搭載、7年間の無償データ購読付き。
