振動ふるい機 696

石炭傾斜コンパクト

概要

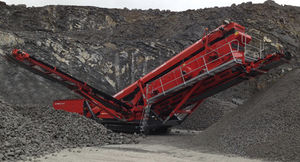

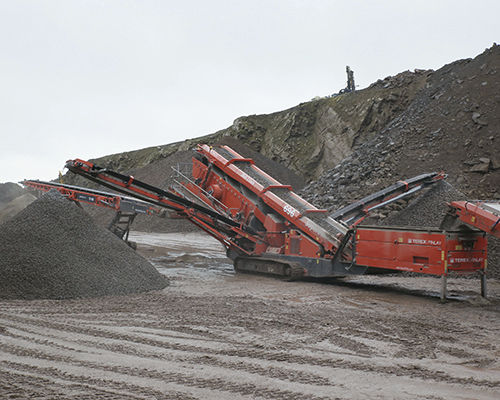

696 2-Deck 傾斜スクリーンは、採石、採掘、骨材処理の用途向けに設計されています。フルサイズの6.1 m x 1.7 m デッキを2基搭載し、広い選別面積を確保します。8 m³ のホッパーに可変速ベルトフィーダーを備え、安定した供給を実現します。リモートチッピンググリッドやダブルデッキ振動グリッドを装着可能です。油圧折り畳み式のスクリーンボックス通路と製品コンベアにより、現場での設置が迅速（通常30分未満）に行え、輸送時の寸法もコンパクトで現場間移動が容易です。

主な特徴

• 6.1 m x 1.7 m のフルサイズデッキ×2による大きな選別面積。
• スクリーンボックス角度は油圧で18°～32°に調整可能。
• 油圧折り畳み式の通路と搭載コンベアで迅速な展開と輸送を実現。
• 可変速ベルトフィーダー（0–16 mpm）で安定した材料供給を維持。
• T-Link テレマティクスを標準装備、7年間の無料データ購読付き。

オペレータの利点
油圧折り畳みによる設置時間の短縮、輸送パッケージのコンパクト化により現場移動が容易、オプションのハイブリッドパワーパックにより外部電源または車載エンジンでの電動運転が可能。

ホッパー / フィーダー

• ホッパー容量：8 m³（10.5 yd³）。
• 供給高さ：2.5 m（約 8'）。
• 供給幅（グリッドウィング含む）：4.2 m（約 13'9"）。
• ベルトフィーダー幅：1.2 m（48"）。
• ベルトフィーダー速度：可変 0–16 mpm（0–53 ft/min）。

スクリーンボックス

• フルサイズデッキ×2：6.1 m x 1.7 m（20' x 5'7"）。
• 合計選別面積（2デッキ構成）：20.74 m²（223 ft²）。
• 油圧で調整可能な角度：18°–32°。
• 安全かつ迅速な展開のための油圧折り畳み式通路。

コンベア（抜粋）

• オーバーサイズコンベア：ベルト幅 800 mm（32"）、速度可変 0–90 mpm、排出高さ 約 5.1 m、在庫容量 約 228 m³。
• メインコンベア：ベルト幅 1.2 m（48"）、速度 約 92 mpm、全長スチールスカート装備。
• ミドルグレードコンベア：ベルト幅 800 mm（32"）、作業角度 約 22°、速度可変 0–90 mpm、排出高さ 最大 約 5.1 m。
• ファインズコンベア：ベルト幅 1.2 m（48"）、速度 最大 125 mpm、標準排出高さ 5.5 m、在庫容量 約 285 m³。

台車 / 機動性

• シュー幅：500 mm（20"）。
• 登坂能力：最大 32.6°。
• レイク角：9°。

T-Link テレマティクス
T-Link のハードウェアとソフトウェアを標準装備。遠隔監視、位置情報、稼働・性能レポートを提供し、7年間の無料データ購読が含まれます。これにより機械の稼働率向上と遠隔診断を支援します。

アクセサリ / オプション

• オプションのハイブリッドパワーパック（車載電動機）で外部電源または車載エンジンからの電動運転が可能。
• ホッパー用のリモートチッピンググリッドまたはダブルデッキ振動グリッドのオプション。

技術仕様

• モデル：696 2-Deck。
• デッキ寸法：各デッキ 6.1 m x 1.7 m、合計選別面積 20.74 m²。
• ホッパー容量：8 m³（10.5 yd³）。
• 参考質量：33,800 kg（74,550 lbs）。
• 輸送寸法（参考）：H 3.65 m · W 3.0 m · L 19.7 m。
• 作業寸法（参考）：H 5.8 m · W 18.1 m · L 21.01 m。
• コンベア幅：メイン 1.2 m（48"）、オーバーサイズ/ミドル 800 mm（32"）、ファインズ 1.2 m（48"）。
• スクリーン角度範囲：油圧 18°–32°。
• テレマティクス：T-Link 標準装備（7年間無料データ購読付き）。
