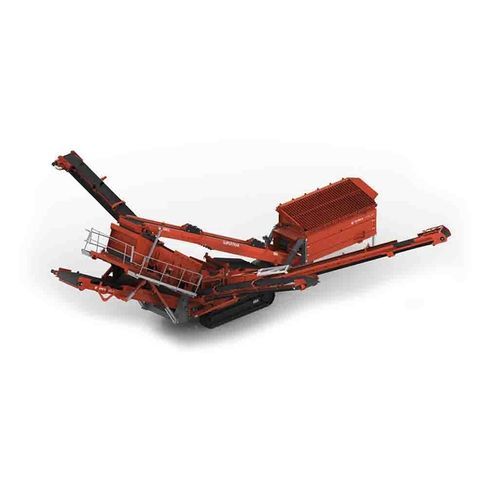

移動式ふるい機 684

バルク材用傾斜コンパクト

概要
Finlay® 684 3デッキは、採石場、鉱業、砂利・砂、リサイクル用途向けに設計されたコンパクトな移動式傾斜スクリーンです。各デッキはフルサイズの4.3 m×1.7 mで3段を備え、広いスクリーニング面積を確保します。クイックウェッジ張力調整、アクセス穴、下段の油圧張力調整によりメッシュ交換時間を短縮します。4本の排出コンベヤーは調整可能で、輸送時は油圧で折りたたみ可能です。第4（オーバーサイズ＋）コンベアは可変傾斜と側方スルー機能を備え、正確な排出や再循環に対応します。ハイブリッド（車載電動モーター）オプションおよびT‑Linkテレマティクスは装備/選択可能です。

主な特徴

• 各デッキ 4.3 m × 1.7 m のトリプルデッキ（総スクリーン面積 ≈ 21.9 m²）。
• クイックウェッジ張力と下段油圧張力によりメッシュ交換時間を最小化。
• 4本の調整可能な排出コンベヤーはすべて油圧で折りたたみ可能（輸送対応）。
• オーバーサイズ＋コンベアは可変傾斜・側方スルー機能により正確な再循環や積込が可能。
• 履帯式下回りにより現場での機動性を確保；ハイブリッドオプションおよびT‑Linkテレマティクスを装備/選択可能。

追加機器と設計ポイント

• ホッパー／フィーダー：容量 約 8 m³、投入高さ 約 3.51 m、投入幅 約 4.77 m、ベルトフィーダー幅 約 1.05 m（42”）。
• メインコンベヤー：1.0 m（40”）ベルト、全長スチールスカート、油圧スライド調整、アンチロールバックプレート。
• サイド／ミッドグレードコンベヤー：650 mm（26”）ベルト、油圧折りたたみ；ファインコンベヤー：1.2 m（48”）ベルト、作業角度可変。
• オーバーサイズ＋コンベア：500 mm（20”）ベルト、可変傾斜／側方スルー、排出高さ調整可能。
• 下回り：履帯式、靴幅 400 mm（16”）、低速移動、良好な登坂性能。

技術仕様

• 型式：684 3‑Deck（Terex Finlay）。
• スクリーンデッキ：3 x 4.3 m x 1.7 m（合計 ≈ 21.9 m²）。
• スクリーン角度：調整可能、概ね 18°–37°。
• ホッパー容量：約 8 m³。
• ベルト幅：メイン 1.0 m；サイド 650 mm；ファイン 1.2 m；オーバーサイズ＋ 500 mm。
• 運転時総重量（目安）：約 33,500 kg（73,800 lbs）；輸送寸法および作業寸法は仕様書参照。
• エンジンオプションおよび車載電動モーター（ハイブリッド）選択可；T‑Link テレマティクスは装備/オプション（データ契約は地域により異なる）。
