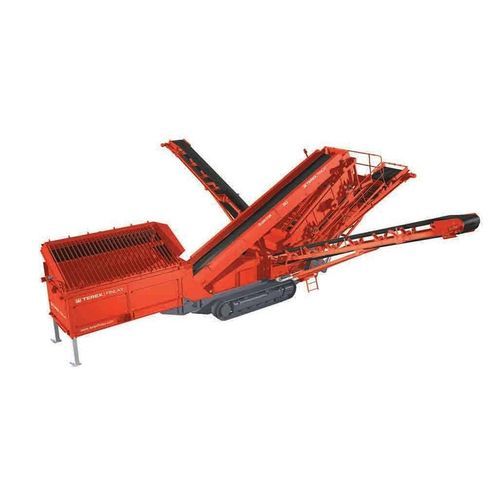

乾式選別ふるい機 Finlay® 683

建設現場用リサイクル用移動式

概要
Finlay® 683 は、スモール〜ミディアムオペレーター向けの移動式二段デッキ傾斜スクリーンです。給料、ふるい、ストックパイルの機能を一体化しており、砂・砂利、骨材、リサイクル用途に適しています。

特徴

• ホッパー容量 8 m³、4.25 m の傾斜排出用グリッドとウィングプレート。
• リモコン式油圧傾斜拒否グリッド（ギャザーバー 4.25 m × 100 mm 間隔）。
• 上段デッキ 3.66 m × 1.52 m、下段デッキ 3.00 m × 1.52 m。下段メッシュは油圧張力調整。
• スクリーン周囲にキャットウォーク、手すり、キックボード、昇降階段。
• スクリーンボックスの拒否シュート、メインコンベヤのスカーティング。
• 油圧折りたたみ式のオーバーサイズ／ミッドグレードコンベヤ。
• 400 mm 幅の足幅を持つ走行ユニット；5 m ケーブルのハンドヘルド走行操作。
• 低位置グリースポイントと複数の非常停止装置；M & Q 仕様のガード類。

メインコンベヤ

• ベルト幅：1.0 m (40”)。
• ベルト仕様：プレーン3プライベルト。
• コンベヤ全長にわたるスチールスカート。

スクリーンボックス

• トップデッキ：3.66 m × 1.53 m (12' × 5')。
• ボトムデッキ：3.00 m × 1.53 m (10' × 5')。
• スクリーン角：油圧調整 18°–39°。
• 両側および上端にアクセス用キャットウォークを装備；総ふるい面積：約10.1 m² (110 ft²)。

ファイン（細骨材）コンベヤ

• ベルト幅：1.2 m (48”)。
• 作業角：最大 25° まで可変。
• 標準排出高さ：3.86 m (12'8”)。
• ストックパイル容量：106 m³ (139 yd³)。

ホッパー／フィーダー

• ホッパー容量：8 m³ (10.5 yd³)。
• 投入高さ：3.45 m (11'4”)。
• 投入幅：4.77 m (15'8”)（グリッドウィングプレート装着時）。
• ベルトフィーダー幅：1.05 m (42”)。

オーバーサイズ＆ミッドグレードコンベヤ

• ベルト幅：650 mm (26”)。
• 作業角：24°。
• 油圧式折りたたみ機構。
• 排出高さ：4.72 m (14')。
• ストックパイル容量：194 m³ (254 yd³)。

アンダーキャリッジ

• シュー幅：400 mm (16”)。
• 走行速度：0.9 km/h。
• 登坂能力：27°。
• レーキング角：8°。

T-Link テレマティクス
T-Link テレマティクスが標準装備されており、機械の位置や稼働状況へのリモートアクセス、遠隔監視が可能です。

仕様 / 技術データ

• 正味エンジン出力：Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp（約 83 kW / 82 kW）。
• スクリーン：上段 3.66 m × 1.52 m、下段 3.00 m × 1.52 m。
• 重量（約）：24,250 kg (53,462 lbs)。
• 輸送寸法（約）：H 3.25 m × W 3.00 m × L 15.00 m。
• 作業寸法（約）：H 5.30 m × W 17.25 m × L 16.50 m。
• 総ふるい面積：10.1 m²。
• ホッパー：8 m³；コンベヤ幅：メイン 1.0 m / ファイン 1.2 m / オーバーサイズ 650 mm。
