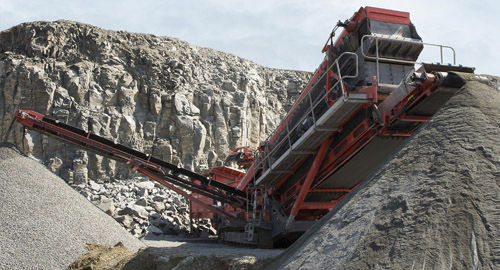

リサイクル用ふるい機 693+ Spaleck

移動式バルク材用廃棄物用

概要
Finlay® 693+ Spaleckは、上段・下段双方にFlip‑Flow技術を備えたドイツ設計の高性能2デッキスクリーンボックスを搭載する、クローラ式の移動型微細ふるい・選別ユニットです。処理能力と適用の柔軟性により、焼却スラグ、シュレッダーの軽・重フラクション、金属スクラップ、電子スクラップ、堆肥、粘土、採石粉、石灰、プラスチック分画、バイオマス、表土、鉱石、骨材などのリサイクル・骨材用途に適します。

主な特長

• 濡れた材料、湿潤物、粘性物、乾燥物、混合材料、再生材および原鉱に対して効率的に稼働。
• 耐摩耗性の高い動的スクリーンマットが材料の効率的な流れを確保。
• スクリーンマットの高い加速度により精密な選別と自浄効果を発揮し、目詰まりを防止。
• ボルトレスで取付けられたFlip‑Flowマットにより洗浄や保守時間を短縮。

プラントのハイライトと構成要素

• ホッパー / フィーダー：ホッパー容量 8 m³；投入高さ 3.67 m；投入幅 4.77 m（グリッドウィングプレート装着時）；フィーダーベルト幅 1.2 m。
• メインコンベア：ベルト幅 1.2 m；油圧調整；ベルト速度 最大 92 m/min；コンベア全長にスチールスカート装備。
• スクリーンボックス：Flip‑Flowデッキ 2枚、各5.9 m x 1.53 m；スクリーン角度 18°；両側および上端に亜鉛メッキ点検用歩道；総ふるい面積 18.5 m²。
• ファインズコンベア：ベルト幅 1.2 m；作業角度 最大 25°；速度 最大 92 m/min；標準排出口高さ 4.86 m；スタック容量 約 260 m³。
• オーバーサイズ / ミッドグレードコンベア：ベルト幅 800 mm；ベルト仕様 Chevron EP400 3層；作業角度 24°；油圧折畳機構。
• T‑Link テレマティクス：該当構成に標準搭載されるテレマティクス機器とソフトウェアにより、機械の位置・状態の遠隔確認とレポートが可能。

特性 / 技術仕様

• エンジン出力（正味）：Tier 3 - Cat 121 hp | Tier 4F / Stage IV - Cat 110 hp（構成により約 90–97 kW）。
• スクリーン：20' x 5' / 5.9 m x 1.53 m（各デッキ）；総ふるい面積 18.5 m²。
• 重量：34,850 kg（76,831 lbs）。
• 輸送寸法：高さ 3.58 m｜幅 3.00 m｜長さ 19.36 m。
• 作業寸法：高さ 7.04 m｜幅 17.87 m｜長さ 19.6 m。
