乾式選別ふるい機 696 3-Deck

建設現場用鉱山用木材用

概要

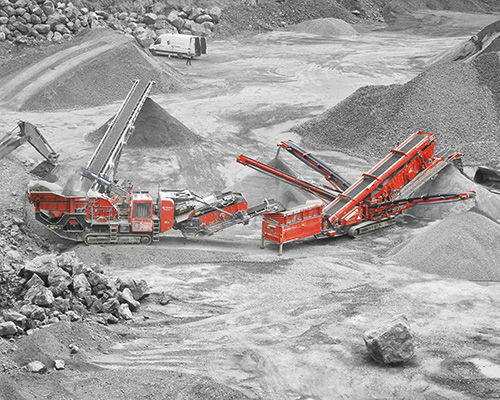

Terex Finlay 696 3デッキ傾斜スクリーンは、採石、鉱山、砂・砂利、石炭、木片、表土などの用途で高い処理能力を発揮するよう設計されています。機械は高エネルギーのスクリーンボックスを備え、フルサイズのデッキを3基搭載しており、輸送時の収容性も考慮されたコンパクトな構造です。

特長

• 高エネルギーの3デッキスクリーンボックス、各デッキ 6.1 m x 1.7 m、総スクリーン面積 31.1 m²。
• 8 m³ 大容量ホッパーと可変速度のベルトフィーダーによる安定した供給。リモートチッピンググリッドまたは二重デッキ振動グリッドのオプションあり。
• オーバーサイズプラスコンベアは油圧による傾斜・スルー機能で二次破砕機への再循環や集積が可能。
• 現場間移動を容易にするコンパクトな輸送寸法。
• 外部電源またはオンボードエンジンでの運転を可能にするハイブリッドパワーパック（オプション）。
• 現場での展開と移動を支援する直感的な折りたたみ機構を備えた搭載型製品コンベア。
• 標準装備の油圧折りたたみ式通路により現場作業効率を向上。
• 動力と効率のバランスを重視した油圧システム。
• スクリーンボックス角度は油圧で18°〜32°に調整可能。
• T-Linkテレマティクスを標準装備、7年間のデータ購読含む。

ホッパー / フィーダー

• ホッパー容量: 8 m³
• 供給高さ（グリッドなし）: 2.5 m
• 供給幅（グリッドウィングプレート装着時）: 4.2 m
• ベルトフィーダー幅: 1.2 m
• フィーダー速度: 可変 0〜16 m/min

メインコンベア

• ベルト幅: 1.2 m
• ベルト速度: 92 m/min
• コンベア全長にわたるスチールスカート装備

ミドルグレードコンベア

• ベルト幅: 800 mm
• 作動角度: 22°
• 速度: 可変 0〜90 m/min
• 排出高さ: 5.1 m
• スタック容量: 228 m³

オーバーサイズコンベア

• ベルト幅: 800 mm
• 作動角度: 22°
• 速度: 可変 0〜90 m/min
• 排出高さ: 5.1 m
• スタック容量: 228 m³

オーバーサイズプラスコンベア

• ベルト幅: 500 mm
• 作動角度: 最大約24°まで可変
• 速度: 可変、最大 120 m/min
• 排出高さ: 最大 約5.4 m（可変）
• スタック容量: 270 m³（40°時）

ファインズコンベア

• ベルト幅: 1.2 m
• 作動角度: 最大 27.5° まで可変
• 速度: 可変、最大 125 m/min
• 標準排出高さ: 5.5 m
• スタック容量: 285 m³

スクリーンボックス

• 全デッキ: 6.1 m x 1.7 m — フルサイズ3デッキ
• 油圧折畳式通路を標準装備
• スクリーン角度: 油圧で 18°〜32°
• 総スクリーン面積: 31.1 m²

アンダーキャリッジ

• シュー幅: 500 mm
• 登坂能力: 32.6°
• 掻き取り角度: 9°

T-Link テレマティクス
T-Link は標準装備で、機械の位置情報と稼働状況を遠隔監視し、稼働率最適化のためのデータを提供します。アクティベーションとアカウント設定はメーカーのテレマティクスサービス経由で行われます。

技術仕様

• エンジン出力：仕様により異なる（技術資料参照）
• 各デッキ寸法：6.1 m x 1.7 m
• 総スクリーン面積：31.1 m²
• ホッパー容量：8 m³
• 輸送寸法（H x W x L）：約 3.65 m x 3.0 m x 19.7 m
• 作業寸法（H x W x L）：約 5.8 m x 18.45 m x 21.01 m
• 機械重量：約 40,050 kg
