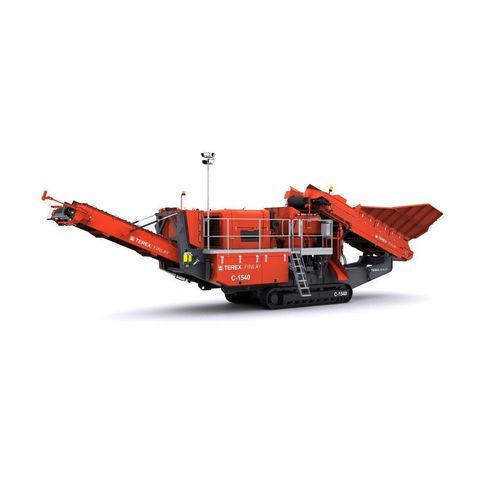

円錐形クラッシャ－ C-1540

移動型ディーゼルエンジン式大容量

概要
燃費に優れたダイレクト駆動式移動式コーンクラッシャー C-1540 は、中規模の生産者および請負破砕業者向けに設計されています。本機は定評ある Terex 1000 コーンチャンバーを統合し、チョークフィード方式（統合レベルセンサー）と自動異物除去機能、油圧式 CSS（閉じ側設定）調整を備えています。大型ホッパー／フィーダーには自動金属検出とパージシュートが装備され、金属汚染物を排出してコーンを保護し稼働停止時間を短縮します。セットアップが迅速で保守が容易、破砕比と処理能力が高く、高度な電子制御システムを搭載しています。

主な特徴

• クラッチによるダイレクトドライブ伝動で燃料効率の良い運転。
• 自動リセット付き油圧式異物排出（トランプリリーフ）でチャンバーを保護。
• フィードベルト上の金属検出（自動停止）とパージシュートで汚染物を除去。
• 荷重検知型の補助油圧でプラント効率を最適化。
• 迅速なセットアップと保守性の高さ。

ホッパー／フィーダー

• ホッパー容量：5 m³（6.5 yd³）。
• 投入高さ：約2.8 m（9'2"）。
• 後部ホッパー幅：約2.1 m（6'10"）。
• フィードコンベヤへの衝撃負荷を低減するインパクトバー装備。
• 補助クラッシャー給料用のドロップダウン式リアドア。
• 自動金属検出とパージシステムで混入金属を除去。

コーンチャンバー

• Terex 1000 コーンチャンバー（1000 mm / 40"）。
• カウンターシャフト回転速度範囲（目安）：約915–1010 rpm。
• 可変速度制御により安定した製品品質を実現。
• 監視機能付き油圧式オンザフライCSS調整。

メインコンベヤー

• ベルト幅：約900 mm（36"）。
• 作業角度：約21°。
• 給料点にインパクトバーと耐摩耗ライナーを装備。
• 排出高さ：約3.3 m（10'10"）。
• 標準ストックパイル容量：約53.5 m³（70 yd³）@40°。

アンダーキャリッジ

• 履帯幅：約400 mm（16"）。
• 走行速度：約1.3 km/h。
• 登坂能力：約25°。

金属検出とパージシステム
フィードベルト上の金属検出（自動停止）によりコーンを混入金属から保護します。パージシュートは機体から金属汚染物を除去し、損傷とダウンタイムを低減します。

T-Link テレマティクス

• T-Link テレマティクスのハードウェアおよびソフトウェアを標準装備。
• 一定期間の無償データサブスクリプションが含まれる（工場出荷時設定）。

技術仕様

• モデル：C-1540
• コーンヘッド径：1000 mm（40"）。
• エンジン出力例：Tier 3 - CAT 261 kW；Tier 4F/Stage IV - Scania 257 kW。
• 輸送時重量：約33,350 kg（73,524 lbs）。
• 輸送時寸法（概）：H 3.45 m × W 2.75 m × L 15.55 m。
• 作業寸法（概）：H 4.35 m × W 3.9 m × L 14.9 m。
• ホッパー容量：5 m³。
• メインベルト幅：約900 mm。
• メインベルト排出高さ：約3.3 m。
• 標準ストックパイル容量：約53.5 m³（@40°）。
• アンダーキャリッジ：履帯幅400 mm；走行速度約1.3 km/h；登坂能力約25°。
• 駆動方式：クラッチによるダイレクトドライブ。
• 保護機能：金属検出（自動停止）とパージシュート；自動リセット機能付き油圧トランプリリーフ。
