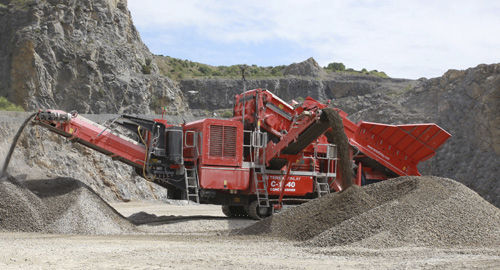

油圧コ－ンクラッシャ－ C-1540 Hybrid

移動型大容量クローラー式

製品概要
Finlay® C-1540 ハイブリッドは、主電源接続またはオンボード発電セットのいずれかで稼働可能な移動式（クローラ式）デュアル電源コーンクラッシャーです。Terex® 1000 コーンチャンバーを組み込み、ダイレクト電気駆動、自動トラップ解除、油圧式クローズドサイド設定（CSS）調整を備えています。

主な特徴

• デュアル電源対応：現場の要件に応じてネット電源またはオンボード発電で稼働可能。
• Terex 1000 コーン：ダイレクト電気駆動、自動トラップリリース、油圧CSS調整。
• オプションのプレスクリーンモジュールにより、破砕室に入る前に細粒をバイパスし、チャンバー摩耗を低減。
• 投入ベルトに自動金属検出と自動停止機能を装備し、パージチューブで金属汚染物を除去してダウンタイムを低減。
• 迅速なセットアップ、保守容易性、高い破砕比、先進の電子制御。

テレマティクス

• T‑Link テレマティクス（ハードウェア／ソフトウェア）を標準搭載、7年間のデータサブスクリプションが無償で付属し、遠隔監視と性能データへのアクセスを提供。

コーンチャンバー

• Terex 1000（40"）コーンチャンバー。
• カウンターシャフト速度範囲：840–940 rpm。
• コーンヘッドの速度設定 5段階で骨材の粒度調整が可能。
• 稼働中の油圧式CSS調整と監視システム。

ホッパー／フィーダー

• ホッパー容量：5 m³（6.5 yd³）。
• ホッパー後部幅：2.45 m（8'）。
• フィーダーベルト幅：1.05 m（42"）。
• 作業角度：プリスクリーン給材 24° / 直接給材 21°。
• 補助破砕機用のドロップダウンリアドアおよびフィードインパクトを軽減するクラッシュバーを装備。

メインコンベヤ

• ベルト幅：900 mm（36"）。
• 排出高：3.3 m（10'10"）。
• 投入点にインパクトバーと耐摩耗ライナーを装備。
• ダストサプレッション用のホースとスプレーバーを標準装備（ポンプは含まず）。
• 標準スタック容量：53.5 m³（70 yd³）@ 40°。

プレスクリーン（オプション）

• トップデッキ寸法：1.83 m x 1.22 m（6' x 4'）。
• 投入前に可能な限り多くの細粒を除去して生産性を最大化し、チャンバー摩耗を低減。

メタルパージチューブ

• 投入ベルトの金属検出器が自動停止してコーンを保護し、パージチューブが金属汚染物を機械外へ排出します。

アンダーキャリッジ／移動性

• シュー幅：500 mm（20"）。
• トラッキング速度：約 1.1 km/h。
• 登坂能力：約 25%。

ハイブリッド／パワーパック

• ネット電源またはオンボード発電により運転できるデュアル電源オプションで、コストと運用効率の利点を提供します。

仕様 / 技術データ

• 正味エンジン出力（Tier 2 / Stage II 相当）：Scania DC09 350 hp / 257 kW。
• 正味エンジン出力（Stage IIIA 定速）：Scania DC09 365 hp / 273 kW。
• 正味エンジン出力（Tier 4F / Stage IV）：Scania DC09 350 hp / 257 kW。
• コーンヘッド直径：1000 mm（40"）。
• 輸送重量：99,914 lbs / 45,320 kg。
• ホッパー容量：5 m³（6.5 yd³）。
• フィーダーベルト幅：1.05 m（42"）。
• メインベルト幅：900 mm（36"）；排出高：3.3 m（10'10"）。
• 標準スタック容量：53.5 m³（70 yd³）@ 40°。
• カウンターシャフト速度範囲：840–940 rpm。
• コーンヘッド速度設定数：5。
• プリスクリーントップデッキ：1.83 m x 1.22 m（6' x 4'）。
• アンダーキャリッジ シュー幅：500 mm（20"）。
• トラッキング速度：約 1.1 km/h；登坂能力：約 25%。
