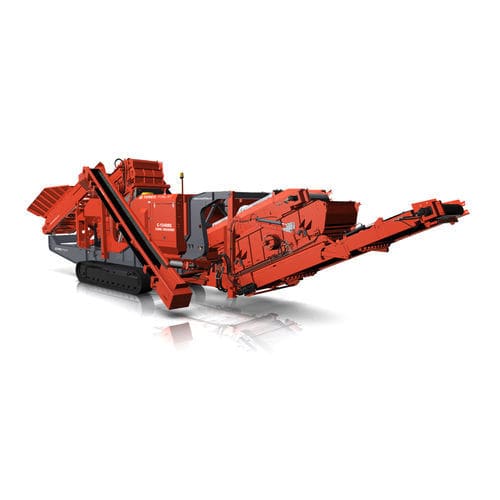

円錐形クラッシャ－ C-1540RS

移動型ディーゼルエンジン式クローラー式

製品概要

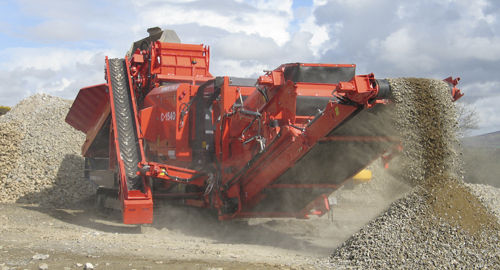

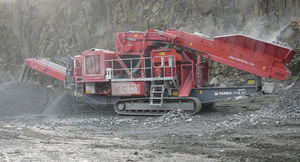

Finlay C-1540RSは、1台の履帯式シャーシで破砕と選別を行える自走式コーンクラッシャーです。C-1540をベースに、機載リサーキュレーションコンベアと取り外し可能な二段式分級スクリーンを備え、持ち上げ装置を使わずにスクリーンを素早く取り外して開回路運転に切替えられます。

主な特徴

• 12’ x 5’ (3.66 m x 1.52 m) の取り外し可能な二段式分級スクリーンがオーバーサイズを機側リサーキュレーションコンベア経由でクラッシャーに戻します。
• スクリーンおよびファインコンベヤーを素早く取り外し、開回路運転に迅速に切替可能。
• オプションのミッドグレードコンベヤーと下段スクリーンにより、第2製品の生成が可能。

ホッパー／フィーダー

• ホッパー容量：5 m³（6.5 yd³）
• 後部ホッパー幅：2.45 m（8’）；オプションのエクステンション装着時：3.7 m（12’2”）
• 供給角度：プリスクリーン供給 24°、直接供給 21°
• 補助供給用ドロップダウンリアドア
• 供給コンベアへの衝撃荷重を低減するクラッシュバー装備

プレスクリーンモジュール

• トップデッキ：1.83 m x 1.22 m（6’ x 4’）
• コーンチャンバーに入る前にファインを除去し、生産性向上と摩耗低減を図る

ファインコンベヤー

• ベルト幅：1.4 m（55”）
• 作業角度：19°～22°
• 輸送時は油圧で折りたたみ可能
• 排出高さ：約3.0 m（9’10”）
• スタック容量：約44.3 m³（58 yd³）@ 40°

スクリーンボックス

• トップデッキ：3.66 m x 1.53 m（12’ x 5’）
• ボトムデッキ：3.05 m x 1.53 m（10’ x 5’）
• 総スクリーン面積：約10.1 m²（110 ft²）
• スクリーン角度：19°～22°

リサーキュレーションコンベヤー

• ベルト幅：500 mm（20”）
• ベルト仕様：シェブロン
• 作業角度：30°
• 輸送時は油圧で折りたたみ可能

コーンチャンバー

• Terex® 1000 mm（40”）コーンチャンバー
• 製品仕様に応じた可変速度制御
• 監視システム付き油圧式CSS（閉口設定）調整

アンダーキャリッジ

• シュー幅：500 mm（20”）
• 走行速度：約0.9 km/h
• 登坂能力：25°

取り外し可能スクリーンボックス

• 開回路破砕のためにスクリーンとファインコンベヤーを迅速に取り外し可能
• オプションのスタッキングコンベヤーおよび下段スクリーンで第2製品を生成可能

T-Linkテレマティクス（機械の遠隔監視）

• 遠隔プラント監視：位置情報および機械状態
• 運用データとレポートを提供し、遠隔での設備最適化を支援
• 電子制御エンジン搭載のTerex Finlay破砕機には2016年以降、スクリーンには2017年以降に搭載

技術仕様

• 定格出力（エンジンオプション）：Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp（Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW）
• コーンヘッド直径：1000 mm（40”）
• 輸送重量：112,700 lbs / 51,120 kg
• 輸送寸法：H 3.5 m | W 3.1 m | L 18.76 m
• 作業寸法：H 4.75 m | W 4.7 m | L 19 m
