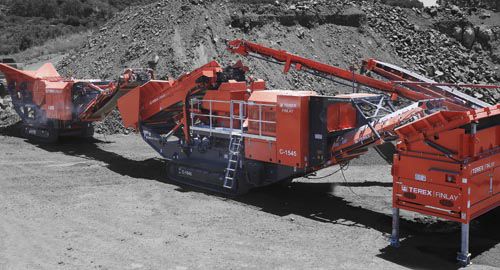

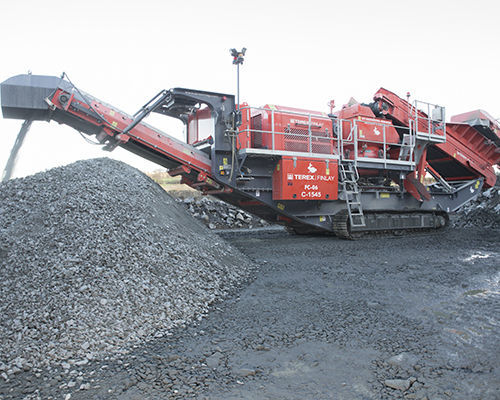

円錐形クラッシャ－ C-1545

移動型ディーゼルエンジン式大容量

製品概要
Finlay C-1545 は Finlay 1150（1150 mm / 45 in）コーンチャンバーを中心に構成された可動式コーンクラッシャーです。高い処理能力と良好な立体形状の製品を得るために設計されており、短時間の立ち上げ、保守性、現場での機動性を考慮しています。可変速度のダイレクトクラッチ駆動、油圧式詰まり除去（自動リセット）、および油圧式閉塞側設定（CSS）調整を備えています。大容量ホッパー/フィーダーは金属検知と排出シュートを備え、コーンを保護してダウンタイムを低減します。

主な特徴

• クラッチ式ダイレクト駆動により燃料効率の良い動力伝達を実現。
• 油圧式詰まり除去（自動リセット）によりチャンバーを保護し停止時間を短縮。
• 投入ベルトの金属検知（自動停止）と排出シュートにより金属混入を除去。
• コーンの可変速度制御により製品品質と処理量を最適化可能。
• T-Link テレマティクスを標準装備し、遠隔監視と稼働管理を提供。

ホッパー / フィーダー

• ホッパー容量: 6 m³ (7.8 yd³).
• フィード高さ: 3.0 m (9'10") — オプションのホッパー拡張時: 3.22 m (10'7").
• 背面ホッパー幅: 2.27 m (7'5") — 拡張時: 4.12 m (13'6").

金属排出システム

• 投入ベルトの金属検知と自動停止、排出シュートにより金属汚染を除去しコーンを保護。

コーンチャンバー

• Finlay 1150 コーンチャンバー（1150 mm / 45 in）: 油圧CSS調整、マントル/コンカーブの摩耗指示付き。
• 可変速度制御とダイレクトクラッチ駆動により安定した製品形状と処理量制御を実現。

メインコンベア

• メイン排出コンベア: ベルト幅 1.0 m (40 in); 排出高 約 3.26 m (10'8").

走行部 / 車台

• シュー幅: 500 mm (20 in).
• 走行速度 約 1.1 km/h; 登坂能力 約 25°。

テレマティクス

• T-Link による位置、稼働状況、使用率の遠隔監視（モニタリングと診断）。

技術仕様

• エンジン出力（正味）: 構成により Caterpillar C13 Acert 440 hp (328 kW) または Scania DC13 450 hp (331 kW)。
• コーンヘッド径: 1150 mm (45 in).
• 輸送時重量: 約 43,440 kg (95,769 lbs)（構成により異なる）。
• 輸送寸法（概算）: H 3.6 m × W 3.0 m × L 16.9 m。
• 作業寸法（概算）: H 4.7 m × W 4.4 m × L 16.4 m。
• ホッパー容量: 6 m³ (7.8 yd³).
• メインベルト幅: 1.0 m (40 in).
• シュー幅: 500 mm (20 in); 走行速度 約 1.1 km/h; 登坂能力 約 25°。
