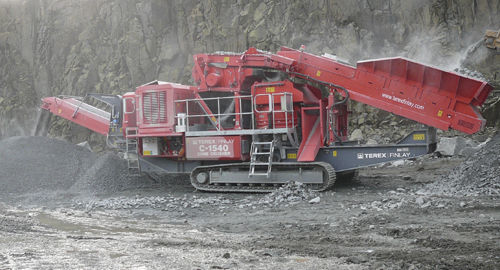

油圧コ－ンクラッシャ－ C-1540P

移動型クローラー式大容量

概要
Finlay C-1540Pは、骨材および地表採掘用途向けに設計された履帯式の移動型コーンクラッシャーです。Terex 1000（1000 mm / 40"）のコーンチャンバーと、ダイレクト可変油圧駆動、自動トラップリリーフ、油圧式閉鎖側設定（CSS）を組み合わせています。オプションの特許プレスクリーンモジュールにより、破砕室に入る前に細粒をバイパスしてチャンバーの寿命を延ばせます。大型ホッパー／フィーダーは自動金属検出と排出（パージ）機能を備え、金属混入物を取り除いてコーンを保護します。

特徴

• ダイレクト油圧コーン駆動（可変速制御）により均一な製品形状と効率的な生産を実現。
• オプションのプレスクリーンモジュールで細粒を事前に除去し、生産性を最大化しチャンバーの摩耗を低減。
• フィードベルト上の金属検出（自動停止）と排出システムにより混入金属を除去してコーンを保護。
• 油圧式CSS調整（稼働中に変更可能）と複数のコーンヘッド速度設定。
• オンボードのT-Linkテレマティクスによる遠隔監視とデータ報告。

ホッパー／フィーダー

• ホッパー容量：5 m³（6.5 yd³）。
• 後部幅：2.45 m（8'）。
• 給料ベルト幅：1.05 m（42'）。
• 作業角度：24°（プリスクリーン給料）／21°（直接給料）。
• 補助破砕機給料用のドロップダウンリアドアと、給料コンベアの衝撃負荷を低減するクラッシュバーを装備。

プレスクリーンモジュール（オプション）

• トップデッキ：1.83 m x 1.22 m（6' x 4'）。
• 破砕室に入る前に細粒を除去して生産性を向上させ、摩耗を低減。

コーンチャンバー

• Terex 1000 コーンチャンバー：コーンヘッド直径 1000 mm（40"）。
• コーンカウンターシャフト速度範囲：840–940 rpm；コーンヘッドの速度設定は5段階。
• 稼働中調整可能な油圧式閉鎖側設定（CSS）と監視機能。

金属パージ

• フィードベルトの金属検出器（自動停止）によりコーンを保護；管理可能なパージシステムで混入物をパージチュートから除去。

アンダーキャリッジ／走行

• シュー幅：500 mm（20"）。
• 走行速度：約 1.1 km/h。
• 走破性（勾配対応）：最大約 25°。

メインコンベヤ

• ベルト幅：900 mm（36"）。
• 排出高さ：3.3 m（10'10"）。
• 給料ポイントにインパクトバーと耐摩耗ライナーを装備；ダストサプレッションは標準でホースとスプレーバーを装備（ポンプは含まず）。
• 標準ストックパイル容量：約 53.5 m³（70 yd³）@40°。

T-Link テレマティクス

• オンボードのテレマティクスハードウェアとソフトウェア、複数年のデータサブスクリプションが標準で提供され、遠隔監視と報告が可能。

仕様 / 技術データ

• 正味エンジン出力：メーカー例 — Tier 3: Cat 350 hp / Tier 4F: Scania 350 hp（詳細はメーカー資料参照）。
• コーンヘッド直径：1000 mm（40"）。
• 輸送質量：約 88,670 lbs / 40,220 kg（参考値）。
• 輸送時寸法：H 3.45 m | L 16.9 m | W 2.6 m（例示値）。
• 作業時寸法：H 4.75 m | L 15.79 m | W 3.72 m（例示値）。
• ホッパー容量：5 m³（6.5 yd³）。
• プリスクリーントップデッキ：1.83 m x 1.22 m（6' x 4'）。
• メインコンベヤ：ベルト 900 mm（36"）；排出高さ 3.3 m。
• アンダーキャリッジ：シュー幅 500 mm（20"）；走行速度 約 1.1 km/h；勾配 25°。
• コーンチャンバー詳細：Terex 1000 mm；回転速度範囲 840–940 rpm；油圧式CSSと監視。
