建設現場用ふるい機 863

リサイクル用移動式バルク材用

製品概要

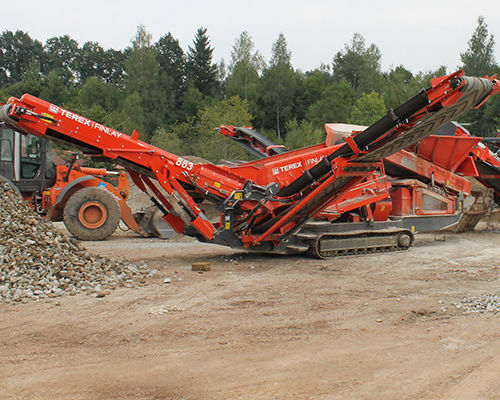

Finlay® 863+ は、コンパクトで前方指向のクローラ式モバイルスクリーニングプラントです。骨材、砂、砂利、表土、解体・リサイクル現場など、設置スペースが限られた現場向けに設計されています。ユニットは完全自立型で油圧折りたたみ機構により1時間未満で輸送準備が可能です。最大処理能力は約280 t/hで、クローラ式破砕機または油圧ショベルで給料可能です。

主な特長

• 強力なスクリーンボックスはBoforバー、スクリーンハープ、織網、パンチプレート、カスケードフィンガーに対応。
• スクリーンボックス角度は油圧で14°〜18°に調整可能。
• スクリーンボックスの排出口は油圧で最大500 mm持ち上げられ、メディアへのアクセスや網の交換が容易。
• オーバーサイズコンベヤの角度は油圧で15°〜24°に調整可能。
• 輸送のために油圧折りたたみが可能な完全自立式ユニット。

ホッパー／フィーダー

• ホッパー容量：5 m³（6.54 yd³）／油圧折りたたみ式ホッパーエクステンション付き。
• フィード高さ：3.3 m（10' 10”）。
• フィード幅：2.2 m（7' 3”）。
• 駆動：油圧可変速度。

スクリーンボックス

• トップデッキ：2.76 m x 1.22 m（9' x 4'）。
• ボトムデッキ：2.76 m x 1.22 m（9' x 4'）。
• スクリーン角度：14°〜18°（油圧調整）。
• 排出口は油圧で500 mm上昇し、メッシュ交換を容易にします。
• 総スクリーン面積：6.7 m²（72 ft²）。

ミッドグレードコンベヤ

• ベルト幅：650 mm（26”）。
• 作業角度：25°。
• 標準排出高さ：3.68 m（12' 1”）。
• ストックパイル容量：約75 m³（98 yd³）。

オーバーサイズコンベヤ

• ベルト幅：1.0 m（40”）。
• 作業角度：15°〜24°（油圧調整）。
• 排出高さ：約3.5 m（11' 6”）。
• ストックパイル容量：最大約64 m³（83.8 yd³）。

アンダーキャリッジ

• シュー幅：400 mm（16”）。
• デュアルスピードトラッキング。
• 走破角度（登坂能力）：39°。
• レーキング角度：最小9°。

ファインズコンベヤ

• ベルト幅：650 mm（26”）。
• 作業角度：25°。
• 標準排出高さ：3.85 m（12' 8”）。
• ストックパイル容量：約85 m³（111 yd³）。

T-Link テレマティクス
T-Link のテレマティクスハードウェアとソフトウェアが標準装備され、機械の位置と状態の遠隔可視化、遠隔性能モニタリング、診断およびレポートを提供します。

技術仕様

• 処理能力（公称）：最大約280 t/h（材料・構成により異なる）。
• 正味エンジン出力：Tier 3 - Deutz 49.4 kW（66.2 hp）｜Tier 4i / Stage IIIB - Cat 66.2 kW（74 hp）。
• スクリーン：2.76 m x 1.22 m（9' x 4'）デッキ（上下）。
• 総スクリーン面積：6.7 m²（72 ft²）。
• 運転質量：約18,300 kg（40,350 lbs）。
• 輸送寸法（約）：H 3.1 m | W 2.55 m | L 9.6 m（H 10'2" | W 8'4" | L 31'6"）。
• 作業寸法（約）：H 3.85 m | W 14.1 m | L 12.1 m（H 12'8" | W 46'9" | L 39'8"）。
