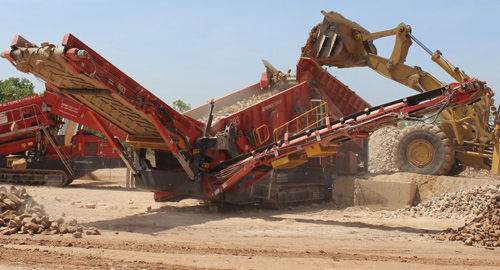

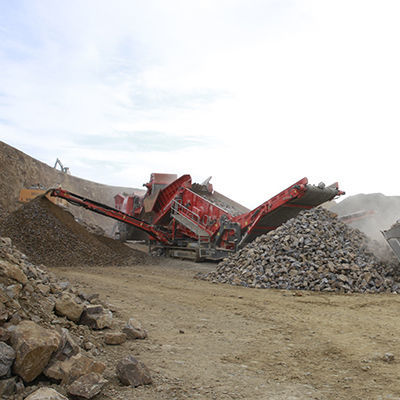

乾式選別ふるい機 893+

建設現場用鉱山用リサイクル用

概要
Finlay® 893+ は、採石、採鉱、建設・解体廃材、表土、リサイクル、砂、砂利、石炭、鉱石および骨材の処理向けに設計された履帯式の高能力スクリーン装置です。処理能力は素材と用途により最大約800 t/h。スクリーンボックス角は油圧で14°～18°に調整可能で、ホッパー／フィーダーはモバイルクラッシャー給餌や掘削機/ローダーからの直接給餌に合わせて作業位置の変更が可能です。機体は油圧で折り畳みが可能で、30分未満で輸送準備が整います。

主な特長

• モジュラー式のアグレッシブなスクリーンボックス（トップデッキ 6.1 m x 1.83 m、ボトムデッキ 5.5 m x 1.83 m）。
• スクリーン角度は油圧で14°～18°に可変。
• ホッパー／フィーダー角は破砕機給餌用または直接給餌用に切替可能。
• スクリーンボックスの排出口は油圧で持ち上がり、メディア交換の作業性を向上。
• 全てのストックパイルコンベアは油圧角度調整式、必要に応じ油圧で伸縮するヘッドセクションを装備。
• 現場展開・輸送用に油圧折り畳み可能な自立型ユニット。

ホッパー／フィーダー

• ホッパー容量：約10 m³。
• 供給高さ：約3.22 m ～ 4.134 m。
• 投入幅：用途に応じ可変（約1.698 m ～ 2.475 m）。
• エプロンフィーダー寸法：約1.1 m x 5.18 m。

スクリーンボックス

• トップデッキ：6.1 m x 1.83 m（20' x 6'）。
• ボトムデッキ：5.5 m x 1.83 m（18' x 6'）。
• 角度調整範囲：14°～18°。
• メディア：メッシュ、パンチプレート、Boforバー、カスケードフィンガー等。
• 総スクリーン面積：約21.2 m²（228 ft²）。

コンベア

• ミッドグレードコンベア：ベルト幅約900 mm（36”）、可変速度、標準排出高約4.35 m、油圧角度調整。
• オーバーサイズコンベア：ベルト幅約1.6 m（63”）、油圧で上下し折畳ヘッドを装備、排出高約4.55 m。
• ファインコンベア：ベルト幅約1.05 m（41”）、標準排出高約4.5 m。
• 必要に応じ油圧伸長機構を装備し、ストック高の増加と輸送の簡素化が可能。

アンダーキャリッジ & 機動性

• トラックシューワ幅：約500 mm（20”）。
• スプロケットセンター、傾斜・登坂能力など現場移動性に適合した設計（レーキング角約10°、登坂能力約28.9°）。
• 油圧折畳によりコンパクトな輸送状態にでき、30分未満で輸送準備完了。

T-Link テレマティクス

• T-Link テレマティクスのハードウェア・ソフトウェアを標準装備し、複数年のデータサブスクリプションが含まれます。フリート管理、位置情報、稼働/使用状況、機械状態の遠隔監視が可能です。

技術仕様

• 正味エンジン出力：Tier 3 – Cat 202 hp（≈151 kW）｜Tier 4F / Stage IV – Cat（≈129 kW）※構成により異なる。
• スクリーン（トップデッキ）：20' x 6'（6.1 m x 1.83 m）。
• 機体重量（約）：106,000 lbs / 48,000 kg。
• 輸送時寸法（約）：H 11'9" / 3.6 m • W 9'10" / 3.0 m • L 58'8" / 17.9 m。
• 作業時寸法（約）：H 18'5" / 5.6 m • W 53' / 16.15 m • L 60'8" / 18.3 m。
• 処理能力：最大約800 t/h（用途に依存）。
