建設現場用ふるい機 870

移動式バルク材用コンパクト

製品概要

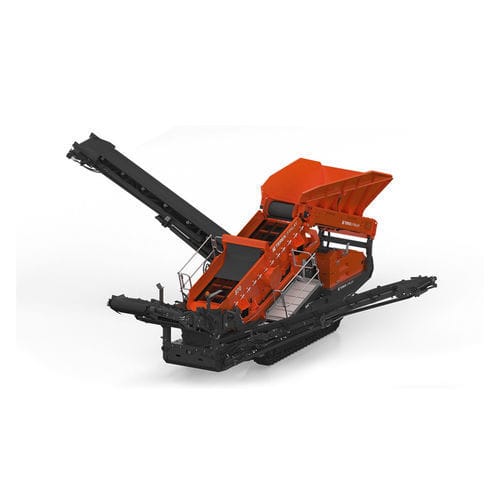

Finlay® 870 は、コンパクトな前向きのクローラ式スカルパーで、骨材、砂・砂利、表土、建設解体、リサイクル等の一次および二次スクリーニング用途向けに設計されています。現場スペースが限られる環境に適しています。

概要
大規模・小規模の操業者向けに設計され、高い性能を小さな設置面積で提供します。T‑Link テレマティクスのハードウェアとソフトウェアが標準装備され、7年間の無償データ購読が含まれます。

主な特徴

• 4.1 m x 1.22 m の真のスクリーニングデッキを2段装備、合計スクリーニング面積 9.74 m²（105 ft²）。
• スクリーンボックス角度は油圧で14°〜18°に調整可能。
• アグレッシブなスクリーンボックスはボフォアバー、スクリーンハープ、織物メッシュ、パンチプレート、カスケードフィンガーに対応。
• 2way または 3way の出力構成に対応。
• スクリーンボックスの排出口は油圧で持ち上げ可能、メディアのアクセスと交換を容易にします。

ホッパー／フィーダー

• ホッパー容量：5 m³（油圧折りたたみ式拡張含む）。
• 供給高さ（後方）：3.4 m、サイド供給高さ：4.1 m。
• ベルトフィーダー：幅 1.1 m x 長さ 3.4 m、ターゲットエリア：3.7 m x 2.2 m。
• 速度：変速。

ファインズコンベヤ

• ベルト幅：800 mm、ベルト仕様：3プライ。
• 作業角度：25°、ヘッドドラムに Rosta スクレーパー。
• スタックパイル容量：88 m³。

スクリーンボックス

• 上段デッキ：4.1 m x 1.22 m、下段デッキ：4.1 m x 1.22 m。
• テンション：上段はサイドテンション、下段はエンドテンション。
• 駆動：油圧式（ヘビーデューティベアリング）；スクリーンスピード：1020 rpm（ストローク 10 mm）または 920 rpm（ストローク 12 mm）。
• スクリーン角度：油圧で14°〜18°可変、合計スクリーニング面積 9.74 m²。

オーバーサイズコンベヤ

• ベルト幅：1.05 m、ベルト仕様：3プライ シェブロン。
• 作業角度：23°（固定）；最大ベルト速度 約82 m/min。
• コンベヤ全長にインパクトベッド装備；排出高さ：3.0 m；スタックパイル容量：最大40 m³。

ミッドグレードコンベヤ

• ベルト幅：650 mm、ベルト仕様：3プライ。
• 作業角度：25°；速度可変、最大約102 m/min。
• 標準排出高さ：3.6 m；スタックパイル容量：69 m³。

追加の注意事項
狭い現場向けに設計され、スクリーンメディアの迅速な交換が可能で、幅広い材料と用途に対応する柔軟なメディアオプションを備えています。

技術仕様

• モデル名：Finlay® 870。
• エンジンオプション：Tier 3 Caterpillar C4.4 83 hp（約62 kW）；Tier 4F Caterpillar C3.4B 74 hp（約55 kW）；Stage V Caterpillar C2.2 74 hp（約55 kW）。
• 合計スクリーニング面積：9.74 m²（105 ft²）。
• 作動重量：20,750 kg（45,745 lbs）。
• 輸送寸法（H x W x L）：3.1 m x 2.5 m x 11 m。作業寸法（H x W x L）：3.2 m x 14 m x 12.5 m。
• ホッパー容量：5 m³；ファインズコンベヤ：88 m³；ミッドグレード：69 m³；オーバーサイズ：40 m³。
• 対応メディア：ボフォアバー、スクリーンハープ、織物メッシュ、パンチプレート、カスケードフィンガー。
• T‑Link テレマティクス標準装備（7年データ購読付）。
