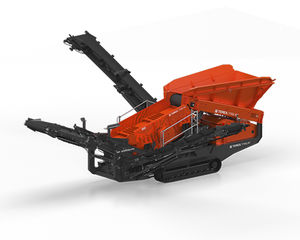

建設現場用ふるい機 883+ Triple Shaft

移動式バルク材用

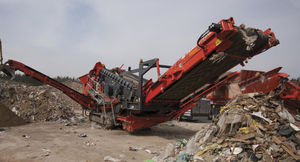

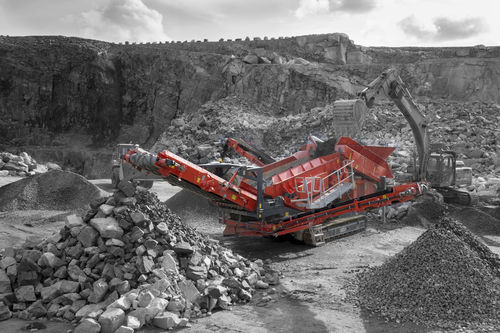

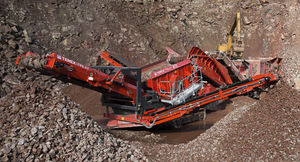

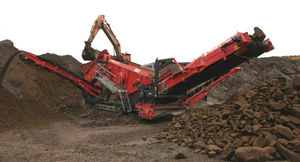

概要 Finlay® 883+ のトリプルシャフト式モバイルスキャルピングスクリーンは、採石、鉱山、砂・砂利の生産、建設・解体廃材、リサイクルなど、乾燥材および粘性材に適した設計です。トリプルシャフトのスクリーンボックスはフルサイズのデッキ（4.8 x 1.53 m）を2段備え、オーバルモーションのストロークによって強力なスクリーニングを行い、デッキの詰まりを低減します。オンボード電動モーターと標準エンジンを組み合わせたハイブリッド仕様も選択可能で、外部電源またはエンジン駆動での運用に対応します。

特徴

• トリプルシャフトにより高いGフォースと調整可能なストローク／角度を実現し、乾燥材や粘性材での生産性を向上。
• Boforバー、フィンガースクリーン、織網、パンチプレートなど複数のスクリーンメディアを選択可能で、細かい選別から重負荷のスカルピングまで対応。
• 上部デッキ用の全メディア構成は標準スクリーンボックスとトリプルシャフトの両方で互換性あり。
• 下部デッキのバナナプロファイルにより微粒分の選別効率を最大化。

主要コンポーネントと運用詳細

• ホッパー／フィーダー：処理容量 約7 m³、給料高さ 約3.69 m（12'1"）、給料幅 約2.6 m、可変給料速度 0–25 m/min。
• スクリーンボックス：上部／下部デッキ 4.8 x 1.53 m（16' x 5'）各1段、メッシュ交換を容易にするため排出口を500 mm持ち上げ可能、合計スクリーニング面積 約14.4 m²。
• 中間コンベア：ベルト幅 800 mm（32"）、作業角度 22°–26°、標準排出高 最大約3.4 m（11'2"）、拡張オプションあり。
• ファインズコンベア：ベルト幅 900 mm（36"）、作業角度 24°–28°、標準排出高 最大約4.0 m（13'1"）、拡張オプション 最大約4.8 m（15'9"）。
• オーバーサイズコンベア：ベルト幅 1.2 m（48"）、作業角度 18°–24°（油圧補助付き）、排出高 約3.6 m、容量は構成により変動。
• アンダーキャリッジ：シュー幅 約500 mm（参考）、登坂能力 約28°、2速トラック標準装備。
• T-Link テレマティクス：ハードウェアとソフトウェアを標準装備、テレメトリおよびフリート監視用の7年分の無料データサブスクリプション付き。

Caractéristiques / spécifications techniques

• モデル：883+
• ブランド：Finlay®
• 正味エンジン出力：Tier 3 - Cat 113.3 hp / Tier 4F / Stage IV - Cat 110 hp（目安: Tier 3 - 83 kW | Tier 4F / Stage IV - 82 kW）
• スクリーンデッキ：16' x 5'（4.8 x 1.53 m）×2デッキ（フルサイズ）
• 合計スクリーニング面積：約14.4 m²（155 ft²）
• 運転質量：約68,340 lbs（約31,000 kg）
• ホッパー容量：約7 m³（9.16 yd³）
• 輸送時寸法（目安）：高さ 11'2"（3.4 m）｜幅 9'10"（3.0 m）｜長さ 48'8"（14.8 m）
• 作業時寸法（目安）：高さ 13'1"（4.0 m）｜幅 41'4"（12.6 m）｜長さ 48'8"（14.8 m）
• コンベア例：中間 800 mm / ファインズ 900 mm / オーバーサイズ 1.2 m；高さや容量は構成に依存。
• オプション：複数のスクリーンメディア構成、ハイブリッド二重給電、排出延長および各種コンベア構成。
