円錐形クラッシャ－ C-1550

移動型大容量クローラー式

概要

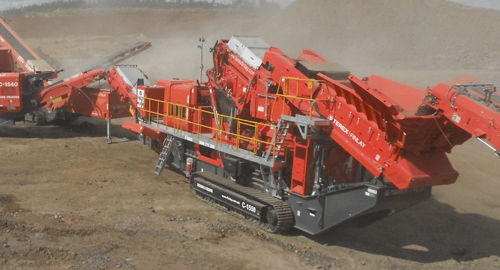

Finlay C-1550は、高容量の露天採掘および骨材生産向けに設計された履帯式移動型コーンクラッシャーです。1300 mmのコーンチャンバー、可変クラッチによるダイレクト駆動、油圧式CSS調整、自動トラップリリーフ機構を組み合わせてチャンバー保護とダウンタイム低減を実現します。

主な特徴

• 走行中の精密な調整が可能な電子監視付油圧CSS調整。
• 湿式クラッチによる燃料効率の高いダイレクトドライブ。
• 自動復帰型油圧トラップリリーフで破砕室を保護。
• 投入ベルト上の自動金属検出と自動停止、排出シュートによる汚染物除去。

ホッパー／フィーダー

• ホッパー容量：8 m³ (10.4 yd³)
• 投入高さ：3.3 m (10'10")、オプションの延長で最大3.7 m (12'2")
• 背面ホッパー幅：2.5 m (8'2")、延長時 4.16 m (13'8")

メインコンベア

• ベルト幅：1.2 m (48")
• ベルト仕様：plain
• 吐出高さ：約 3.55 m (11'8")

コーンチャンバー

• コーンヘッド直径：1300 mm (51"/52" 標準表記)
• 回転速度範囲：おおよそ 690–760 rpm
• 駆動方式：クラッチおよびVベルトによるダイレクトドライブ
• マントル/コンケーブの摩耗インジケータ、可変速度制御で生成物の粒度を最適化

アンダーキャリッジ

• シュー幅：500 mm (20")
• スプロケットセンター：3.80 m (12'6")
• 走行速度：約 1.1–1.2 km/h
• 登坂能力：最大約 25°

金属検出とパージ

• 投入ベルト上の金属検出（自動停止）によりコーンを保護。
• パージシュートが金属汚染物を機械外へ排出し、損傷とダウンタイムを低減。

T-Link テレマティクス

• 位置情報および稼働状況の遠隔監視が可能な工場装着のT-Linkを搭載。
• ハードウェア／ソフトウェアは工場で装着され、メーカー指定のデータサブスクリプションが含まれる場合があります。

技術仕様（目安）

• エンジンオプション：Caterpillar C15 Acert 約522 hp (390 kW) または Scania DC13 約500 hp (368 kW)（構成に依存）。
• 輸送質量（目安）：56,500 kg (124,561 lbs)。
• 輸送寸法（目安）：H 3.8 m × W 3.0 m × L 17.92 m。
• 主な用途：露天採掘、採石場、骨材生産。
