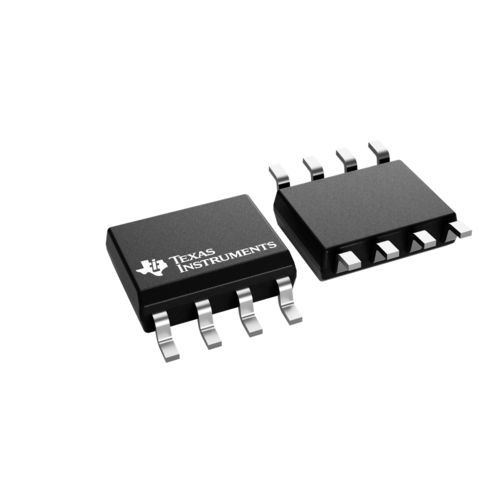

シャント集積回路電流センサー INA219

基板取り付けプリント基板用PCB

概要 INA219 は I2C / SMBus 互換インターフェースを備えた電流シャントおよび電力モニタです。デバイスはシャントの電圧降下とバス電源電圧を測定し、変換時間やデジタルフィルタをプログラム可能です。プログラム可能なキャリブレーション値と内部乗算器により、アンペア単位での直接電流読み出しが可能で、追加の乗算レジスタでワット単位の電力を算出します。I2C/SMBus インターフェースは16個のプログラム可能アドレスをサポートします。INA219 は精度クラス A と B の2種類があり（B はより高精度）、0〜26 V のバスでシャント測定が可能です。単一 3〜5.5 V 電源で動作し、最大消費電流は約 1 mA。動作温度範囲：−40 °C〜125 °C。

主な特長

• バス電圧測定範囲：0〜26 V
• 電流、バス電圧、電力を出力
• 16 個のプログラム可能な I2C/SMBus アドレス
• 高精度：最大 0.5%（INA219B）
• プログラム可能な変換時間とデジタルフィルタ
• アンペアでの直接電流読み出しが可能なキャリブレーションレジスタ
• SOT-23-8 および SOIC-8 パッケージで提供

技術仕様

• コモンモード電圧（最大）：26 V
• コモンモード電圧（最小）：0 V
• デジタルインターフェース：I2C、SMBus
• 分解能：12 ビット
• 入力オフセット（±）（最大）：50 µV、100 µV（グレードにより異なる）
• 入力オフセットドリフト（±）（最大）：0.5 µV/°C
• 入力オフセットドリフト（±）（典型）：0.1 µV/°C
• 電圧ゲイン（V/V）：0.125、0.25、0.5、1
• CMRR（最小）：100 dB
• 供給電圧（最大）：5.5 V
• 供給電圧（最小）：3 V
• 供給電流 Iq（最大）：1 mA
• ゲイン誤差（%）：0.3、0.5
• ゲイン誤差ドリフト（±）（最大）：83、167 ppm/°C
• 機能：双方向測定、統合電力モニタ、プログラム可能ゲイン
• チャネル数：1
• 電力測定精度：0.8%、1%（グレード/構成に依存）
• 定格：カタログ
• 動作温度範囲：-40〜125 °C

用途

• 電源管理・監視
• バッテリ駆動システムの電流・電力測定
• 消費電力・エネルギー効率の監視
• 保護および計測用測定フロントエンド
