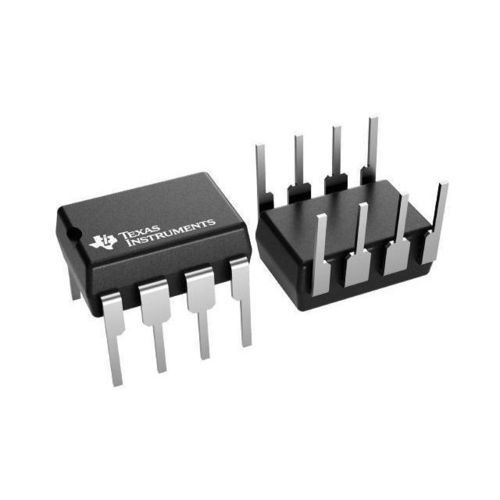

オペレーショナルアンプ LM358

コンパレータアナログろ過付き

概要
LM358はデュアル（2チャネル）オペアンプで、ユニティゲイン安定性と広い電源電圧範囲を備えた汎用の産業／組込み用途向けデバイスです。次世代の変種（LM358B、LM2904B/BA）は、オフセット低減、低い静止電流、およびEMI/RFフィルタを統合し、性能を向上させます。

主な説明
LM358ファミリは、グラウンドを含むコモンモード入力範囲、低い入力オフセット、および良好な差動入力耐性を持ちます。標準のGBWは約0.7 MHzで、B/BA変種は帯域を広げ静止電流を低減します。ESD耐性やEMI耐性が求められるコスト重視や厳しい環境での使用に適しています。

特長

• 電源電圧範囲: 3 V ～ 30 V（B/BA一部変種は最大36 V）
• 静止電流: チャネル当たり約300～350 µA（typ、変種依存）
• ユニティゲイン帯域幅: 約0.7 MHz（LM358）；約1.2 MHz（LM358B/BA）
• コモンモード入力範囲はグラウンドを含む（0 V付近のセンシングが可能）
• 低入力オフセット: 変種により2～3 mV程度
• B/BA変種は内部RF/EMIフィルタおよび強化されたESD保護を備える

データシート
完全な電気的特性、ピン配置、アプリケーションガイダンスについては、"Industry‑Standard Dual Operational Amplifiers" データシート（Rev. AB）を参照してください。

パッケージとメディア

• 一般的なパッケージ: PDIP、SOIC、SOP、TSSOP、VSSOP、SOT23‑8
• 機能ブロック図およびパッケージ図が利用可能

説明（詳細）
LM358B/LM2904B変種は、典型的により低いオフセット（B/BAで約300 µV典型）、静止電流の低減（約300 µA／アンプ）、高いESD耐性（例：一部で2 kV HBM）および統合EMI/RFフィルタなどの改良を導入し、厳しい環境や狭いスペースの設計での使用に適しています。

特性 / 技術仕様

• チャネル数: 2
• 合計供給電圧（最大）: 30 V
• 合計供給電圧（最小）: 3 V
• Rail-to-rail: 入力は V− まで（コモンモードはグラウンドを含む）
• GBW（typ）: 0.7 MHz（LM358）；約1.2 MHz（B/BA）
• スルーレート（typ）: 0.3 V/µs
• Vos（25 °Cでの最大）: カタログ値で最大7 mV；A/Bで3 mV；BAで2 mV
• Iq（チャネル当たり、typ）: 0.35 mA（typ）；B/BAで約0.3 mA
• Vn（1 kHz、typ）: 40 nV/√Hz
• 動作温度範囲: 0 ～ 70 °C
• CMRR（typ）: 80 dB
• Iout（typ）: 30 mA
• アーキテクチャ: バイポーラ
• 代表的なパッケージ: PDIP（8ピン）、SOIC（8ピン）、SOP、TSSOP、VSSOP、SOT23‑8
