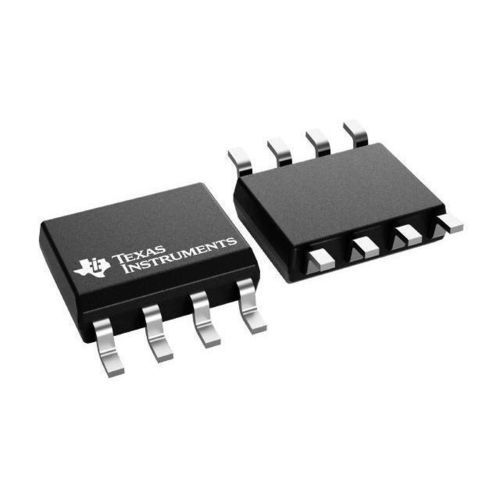

オペレーショナルアンプ TLV9062

アナログ小型ろ過付き

概要
TLV9062 は、1.8 V～5.5 V の電源で動作するデュアル低電圧オペアンプで、レールツーレール入出力を備えます。省スペースでコストに敏感なアプリケーションや、容量性負荷の駆動を必要とする用途に適しています。スタンバイ電流が極めて小さいシャットダウン版もあります（TLV906xS）。

主なポイント

• デュアルチャネルオペアンプ（TLV9062）、レールツーレール入出力
• 電源範囲：1.8 V～5.5 V
• 低電圧・小型設計向け
• シャットダウン版（TLV906xS）でスタンバイ典型 <1 µA

特長

• レールツーレール入出力
• 低入力オフセット電圧：±0.3 mV（typ.）
• ユニティゲイン帯域幅：10 MHz
• 低広帯域ノイズ：約10 nV/√Hz
• 非常に低い入力バイアス電流：0.5 pA（typ.）
• 低静止電流：チャネル当たり538 µA（typ.）
• ユニティゲイン安定；オーバードライブ時の位相反転なし
• 内部RFI/EMI除去フィルタ
• 抵抗性オープンループ出力インピーダンスにより容量性負荷での安定性向上
• 動作温度範囲：–40 ℃～125 ℃

パラメータ（抜粋、typ./max./min.）
チャネル数：2
最大供給電圧：5.5 V
最小供給電圧：1.8 V
レールツーレール：入出力
GBW（typ）：10 MHz
スルーレート（typ）：6.5 V/µs
Vos（25 ℃、max）：1.6 mV
Iq／チャネル（typ）：0.538 mA（538 µA）
Vn（1 kHz、typ）：16 nV/√Hz
動作温度範囲：-40 ℃～125 ℃
オフセット温度係数（typ）：0.53 µV/℃
CMRR（typ）：103 dB
Iout（typ）：0.05 A
アーキテクチャ：CMOS
典型容量負荷：100 pF（設計目標）

説明
TLV906x ファミリ（TLV9061 シングル、TLV9062 デュアル、TLV9064 クワッド）は、低電圧動作に最適化され、類似の TI デバイスと比較可能な性能を提供します。典型 100 pF の容量負荷をサポートし、抵抗性オープンループ出力インピーダンスにより大きな容量負荷でも安定化しやすい設計です。TLV906xS はシャットダウン機能を備え、極めて低い待機電流を実現します。X2SON、X2QFN などのマイクロパッケージや SOIC、MSOP、SOT-23、TSSOP、VSSOP、WSON、DSBGA などの業界標準パッケージを提供します。

仕様（抜粋）

• 型番：TLV9062（デュアル）
• 電源電圧範囲：1.8 V ～ 5.5 V
• ユニティゲイン帯域幅：10 MHz（typ.）
• スルーレート：6.5 V/µs（typ.）
• 入力オフセット電圧（typ）：±0.3 mV；最大 1.6 mV 記載
• 静止電流：約538 µA／チャネル（typ.）
• 入力ノイズ（1 kHz）：約16 nV/√Hz（typ.）
• 動作温度：-40 ℃～＋125 ℃
• レールツーレール入出力
• RFI/EMI フィルタ内蔵；シャットダウンで待機 <1 µA（TLV906xS）
• アーキテクチャ：CMOS；CMRR（typ）103 dB
• 典型出力電流：0.05 A
