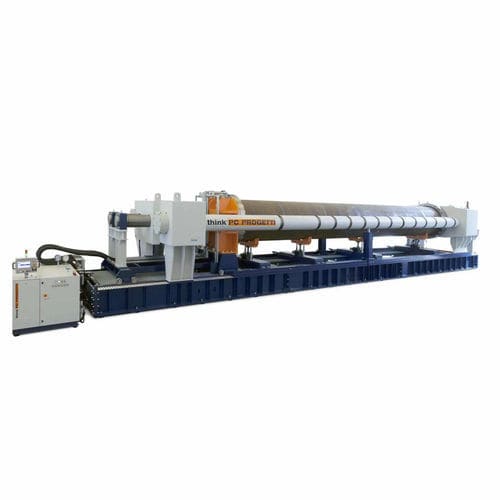

圧力試験用ベンチ BOT-2CSV/3000

漏れ自動手動

ダブルセクタイズドコラム 外部ラジアル自動適応シール クランプ方式Nr.2「インナー/アウターシール」またはNr.8「過圧自動適応シール」を備えた楕円形状エラー用パイプ用テストリグ。 リアクションブリッジは、最大パイプ長を設定できるセクターコラムで接続されています。 パイプの微調整はねじ込み式コラムで行います。 右側のリアクション・ブリッジは、下記の技術表に記載されているように、パイプの長さを幅広くカバーするために、コラムの全長で走行することができます。 パイプのローディングは上部からクレーンで行われ、4番の油圧 "V "字型リフターが試験全体を支え、シールヘッド上のアライメントをセンタリングします。 地下には、蒸発制限装置付きの水槽があります。 テストベンチは基礎工事の必要がありません。 リグはSKAクラスの加圧スキッドで制御され、最大4000L/minの注水が可能です。 反力：3000トン クランピングタイプ：タイプ8 - 過圧自動適応シール付き外部ラジアル 最大パイプ長：12500 mm 最大パイプ径：1420 mm 許容楕円誤差 : 1.5% 流量軸の高さ：2500 mm 地下水容器 : 25000 リットル 最大テスト圧力 : 700 / 1380 bar 充填流量 : 4000リットル/分 空気圧供給 : 7 bar @ 4000 リットル/分 寸法 : 2100(L) x 3500(D) x 3700(H)
