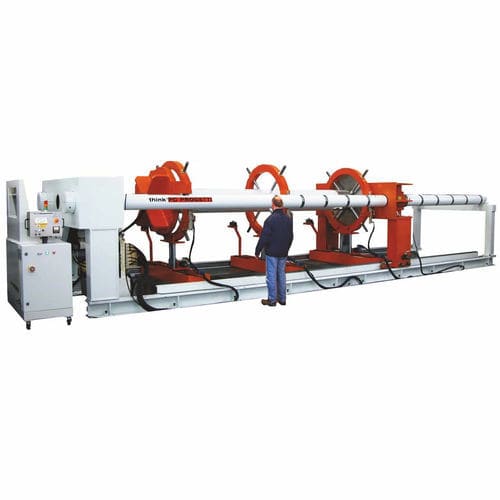

圧力試験用ベンチ BOT-2CSV/1200

PLC制御パイプ用油圧式

ダブルセクタイズドコラムと比例プレスクランプ クランピングスタイルNr.2 "インナー/アウターシール "のパイプ用試験装置。 リアクションブリッジはセクターコラムで連結され、最大パイプ長を設定できます。 パイプの微調整は、シリンダーのストロークを押すことで行います。 右側のリアクション・ブリッジは、下記の技術表に記載されているように、パイプ長さの幅広い測定範囲をカバーするために、コラムの全長で走行することができます。 パイプの装填は上部からクレーンで行われ、Nr.4の油圧式「ルネット」リフターが試験期間中ずっとパイプを支え、シールヘッド上のアライメントを中央に配置し、試験中にパイプが曲がらないように「キープ」することができます。 地下室には蒸発制限装置付きの水容器がある。 テストベンチは基礎工事の必要がない。 リグはSKAクラスの加圧スキッドで制御され、最大1000L/minの注水が可能です。 反力：1200トン クランピングスタイル：タイプ2 - 外部ラジアルシール 最大パイプ長：7100 mm 最小パイプ長：1500 mm 最大パイプ径： 1020 mm 許容楕円誤差 : 0,5% 流量軸の高さ : 1550 mm 地下水容器 : 6000 リットル 最大テスト圧力 : 700 / 1050 bar 充填流量： 500リットル/分 予備充填真空 : 160 m /h 空気圧供給 : 6.5 bar @ 1100 Nl/分 潤滑なしの乾燥空気 寸法 : 9700(L) x 2500(P) x 2180(H)
