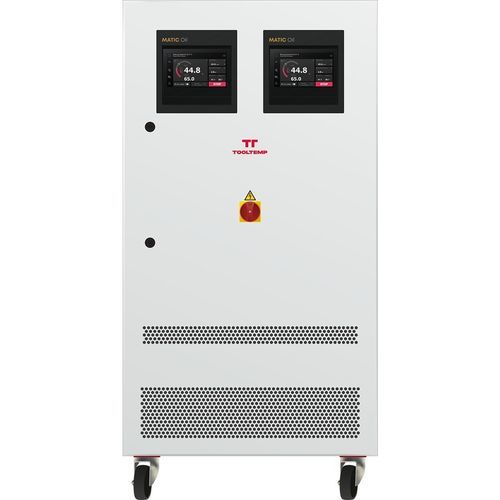

液晶ディスプレイ温度調節器 MATIC Oil 360/2 16

タッチパネル付きオイル用自動操作

概要
2回路の油用温度制御ユニット MATIC Oil 360/2 16 は、油を媒体とした運転を想定して設計されており、操作が明瞭で、継続的かつインテリジェントな監視（診断機能含む）と、モデルベースの予測制御により温度と流量をプロセス全体で制御します。

機能

• IRIS 制御システム
• 供給・戻りラインの Pt100 温度センサ
• ソリッドステートリレーによる加熱制御
• 自動エコモードを備えた可変速ポンプ
• 金型排出（モールドエバキュエーション）機能
• Leakstop 動作モード

構造

• Tool-Temp により開発・製造されたトリプルベアリング高温ポンプ
• 逆流型でスケールが付着しにくいスパイラルチューブ熱交換器
• Incoloy 800 製の完全浸漬ヒーター（高温耐食ニッケル合金）
• メンテナンス不要の流量計
• ステンレス製一体配管

安全装置

• 多重冗長化された機械式温度リミッタ
• インバータ（VFD）により監視されるポンプモータ
• 設定可能な保護限界値とそれに対応する動作
• 音声アラームの設定機能

制御装置
本装置は IRIS 制御システムを搭載しており、直感的なタッチスクリーン操作、ローカルおよびリモートアクセス（統合 Web サーバーによる LAN または内蔵 WLAN）ならびにプロセスデータ管理機能を提供します。IRIS は温度、圧力、流量、稼働状態、ステータスメッセージ、グラフデータやトレンドを記録・表示します。モデルベースのアルゴリズムは測定データを期待される挙動と連続的に比較し、制御を最適化して信頼性の高いプロセス監視と遠隔運転を可能にします。

用途

• ダイカスト
• プラスチック（射出成形、押出）
• 医薬品・化学プロセス
• 押出成形
• ゴム・シリコーン加工
• 食品産業
• 木材加工
• ラミネート、印刷、繊維工程

仕様 / 技術データ

• 型式: MATIC Oil 360/2 16
• タイプ: 2回路油温調節ユニット
• 制御システム: IRIS（タッチスクリーン、ローカル/リモート操作、データ記録・トレンド）
• 温度検出: 供給・戻りラインの Pt100 センサ
• 加熱: Incoloy 800 製の浸漬ヒーター、ソリッドステートリレー制御
• 熱交換器: 逆流型スパイラルチューブ（スケール防止設計）
• ポンプ: トリプルベアリング高温ポンプ、可変速・自動エコモード；モータは VFD で監視
• 安全: 冗長化された機械式温度リミッタ；設定可能な保護限界と音声アラーム
• 流量計: メンテナンスフリーの流量計
• 配管: ステンレス製一体配管
• プロセス機能: 金型排出、Leakstop モード、モデルベースの予測制御アルゴリズム
