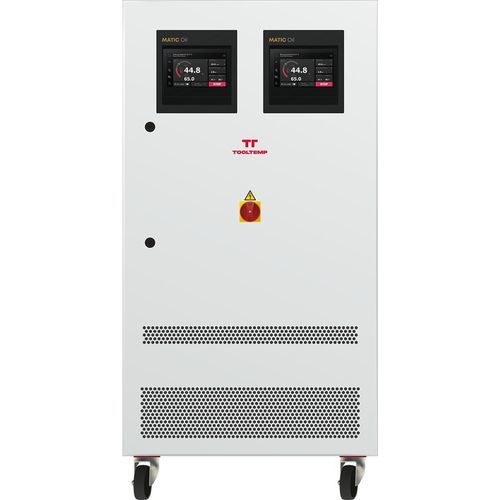

タッチパネル付き温度調節器 MATIC Oil 360/2 36

デジタルプログラム可能2-ループ

概要
MATIC Oil 360/2 36は、油を用いた工業プロセス用の2回路油温制御ユニットです。継続的な監視、診断支援およびモデルベースの予測制御により、所定の温度と安定した流量を維持します。

機能

• タッチスクリーンおよび組込みウェブサーバーを備えたIRIS制御システム
• 供給および戻り配管のPt100温度センサー
• 固体リレー（SSR）によるヒーター制御
• 可変速ポンプ（自動エコモード）
• 金型排気（モールドエバキュエーション）機能
• Leakstop運転モード

構造

• Tool-Tempが開発・製造した三重軸受高温ポンプ
• 逆設置のスケール付着対策済みスパイラルチューブ熱交換器
• Incoloy 800製の完全浸漬型ヒーター（高温・耐腐食ニッケル合金）
• メンテナンスフリーの流量計
• ステンレス製ソリッド配管

安全装置

• 多重冗長の機械式温度リミッター
• インバータ（VFD）によるポンプモーター監視
• 設定可能な保護限界と自動反応
• 設定可能な警報音

コントローラ
IRIS制御システムは現場のタッチスクリーン操作と、統合ウェブサーバー経由のリモートアクセス（LANまたはWLAN）を提供します。温度、圧力、流量、動作状態、ステータスメッセージ、チャートデータやトレンドなどの稼働データは機器内で参照可能です。モデルベースの適応アルゴリズムが測定データを期待動作と継続比較し、制御を最適化して安定した温度・流量管理および予知診断を支援します。

用途

• ダイカスト（鋳造）
• プラスチック（射出成形、押出）
• 医薬品・化学プロセス
• 押出成形
• ゴム・シリコーン加工
• 食品産業
• 木材加工
• ラミネート、印刷、繊維製造

特長 / 技術仕様

• タイプ：2回路油温制御ユニット
• 油用に設計
• 制御：IRIS（タッチスクリーン、組込みウェブサーバー、LAN/WLAN遠隔アクセス）
• 温度検出：供給・戻りにPt100センサー
• 加熱制御：固体リレー（SSR）
• ポンプ：三重軸受高温ポンプ、可変速、自動エコモード、モーターはVFDで監視
• 熱交換器：逆設置スパイラルチューブ、スケール耐性
• ヒーター：Incoloy 800製、完全浸漬型
• 流量計：メンテナンス不要
• 配管：ステンレス製ソリッド配管
• 運転モード：金型排気、Leakstop
• 安全：冗長機械式温度リミッター、設定可能な保護限界と警報
• データと監視：トレンド記録、モデルベースの適応アルゴリズムによる予測的最適化
