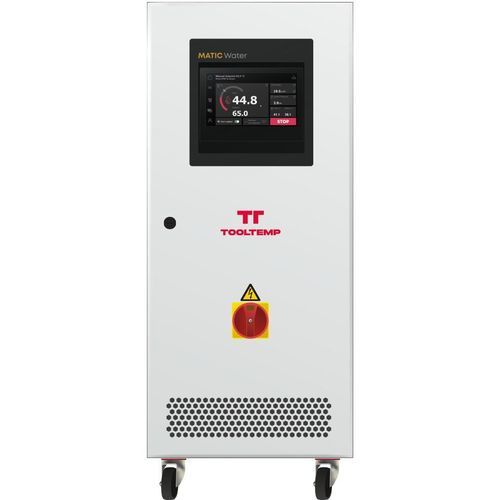

タッチパネル付き温度調節器 MATIC Water 160 12 B

加圧水型インテリジェント直接冷却式

概要
高性能な MATIC Water 160 12 B 温度制御ユニットは、加圧水での運転を前提に設計されており、簡易な操作、故障診断を含む継続的かつインテリジェントな監視、および予測的で適応的な温度制御を提供します。

機能

• タッチスクリーン搭載の IRIS 制御システム
• 供給側および戻り側に Pt100 温度センサ搭載
• 固体リレー（SSR）による加熱制御
• 自動エコモード付可変速ポンプ
• システム圧力および流量の表示
• 自動注水機能
• 金型の圧縮空気による排出（ドレナージ）
• 自動エアベント
• 漏れ防止装置（Leakstopper）— 圧力／真空モードでの運転対応

構造

• 実績あるポンプ（機械式シールまたは磁気カップリング選択可）
• 間接冷却と直接冷却の2系統冷却
• スケールが付着しにくい熱交換器
• 耐食性高温ニッケル合金製（Incoloy 800）の完全浸漬加熱体
• メンテナンスフリーの流量計
• ステンレス製固定配管

安全装置

• 冗長化された機械式温度リミッタ
• インバータによりポンプモーターを監視
• 設定可能な保護限界とそれに対する動作
• 設定可能な警報（音声）

コントローラ / IRIS 制御システム
IRIS はプロセス温度制御のためのインテリジェントなタッチスクリーンインターフェースを提供します。温度、圧力、流量、動作状態、状態メッセージ、チャートデータおよびトレンドなどの関連運転データが装置内で利用可能です。IRIS は継続的に情報、報告および最適化を提供します。現地での操作はタッチスクリーンにより行い、LAN または内蔵 WLAN アダプタを用いた組込 Web サーバ経由での遠隔操作も可能です。モデルベースのアルゴリズムが利用可能なデータに継続的に適応し、温度と流量の制御を最適化して信頼性の高いプロセス監視を実現します。

用途

• ダイカスト
• プラスチック（射出成形）
• 製薬・化学
• 押出
• ゴム
• 食品
• 木材
• ラミネート、印刷、繊維

特長 / 仕様

• 型式：MATIC Water 160 12 B
• 使用流体：加圧水
• 制御システム：IRIS（タッチスクリーン、組込 Web サーバ、LAN/WLAN リモートアクセス）
• 温度センサ：供給・戻りに Pt100
• 加熱制御：SSR（固体リレー）
• ポンプ：可変速、エコモード（機械シールまたは磁気カップリング選択可）
• 表示：システム圧力・流量
• 自動注水および自動エアベント機能
• 金型排出（圧縮空気）
• Leakstopper による圧力/真空運転対応
• 冷却方式：間接冷却および直接冷却
• 熱交換器：スケール防止設計
• 加熱体材質：Incoloy 800（完全浸漬）
• 流量計：メンテナンスフリー
• 配管：ステンレス固定配管
• 安全：冗長機械式温度リミッタ、インバータによるポンプ監視、設定可能な保護閾値と警報
• 統合 IRIS：タッチ操作、組込 Web サーバ、LAN/WLAN リモート、データロギング、トレンド、モデルベースの適応制御
