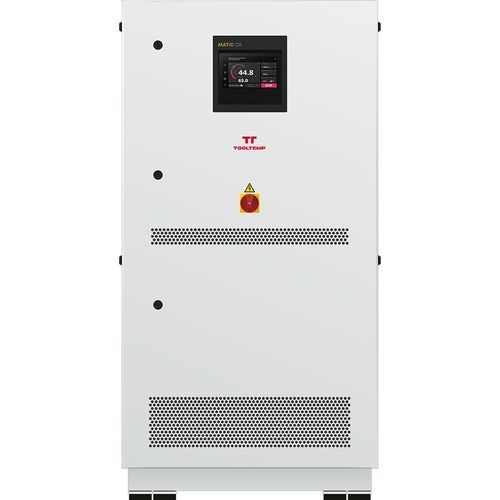

タッチパネル付き温度調節器 MATIC Oil 350 48 X n

液晶ディスプレイデジタル ディスプレイインテリジェント

概要
MATIC Oil 350 48 X n は、油媒体向けに設計された工業用温度制御ユニットです。操作が簡単で、継続的かつインテリジェントな監視とトラブルシューティング、モデルベースの予測制御により、工程中の温度と流量を安定的に制御します。

機能

• 統合型タッチスクリーンを備えたIRIS制御システム
• 供給側・戻り側のPt100温度センサ
• 固体リレー（SSR）による加熱制御
• 自動エコモード搭載の可変速遠心ポンプ
• システム圧力および供給圧力の表示
• 時間制限付きの給油（充填）機能

構造

• 遠心ポンプ
• ステンレス製固定配管
• Incoloy 800 製加熱要素
• メンテナンス不要の流量計
• スケールフリー（防結垢）熱交換器
• 油のクラッキングを防ぐ最適化された流体設計と加熱制御
• 膨張タンク
• レベリング脚付ユニット

安全装置

• 冗長化された機械式温度リミッタ
• インバータによるポンプモータ監視
• 設定可能な監視閾値と自動応答
• 設定可能な音響アラーム
• 内蔵ミニチュア保護器（ブレーカー）
• メインスイッチおよびスイッチング電源
• 膨張タンクのオーバーフロー時の安全停止機能

コントローラ / IRIS 制御システム
IRIS は操作と診断を一元化するインテリジェントな制御システムです。現地でのタッチスクリーン操作に加え、組込のウェブサーバー経由でLANまたはWLANを用いた遠隔アクセスが可能です。温度、圧力、流量、動作状態、ステータスメッセージ、グラフデータおよびトレンドなどの運転データを装置内で確認できます。モデルベースのアルゴリズムが取得データと期待動作を継続的に比較し、最適で安定した温度・流量制御と信頼性の高いプロセス監視を実現します。

用途

• ダイカスト（鋳造）
• 射出成形・押出成形
• 医薬品・化学プロセス
• ゴム・シリコーン加工
• 食品産業
• 木材加工
• ラミネート、印刷、繊維生産

仕様 / 技術仕様

• 型式：MATIC Oil 350 48 X n
• 流体：油（油媒体用に設計）
• 制御システム：IRIS（タッチスクリーン、組込ウェブサーバー、LAN/WLAN遠隔アクセス）
• 温度センサ：供給・戻りにPt100
• 加熱制御：固体リレー（SSR）、加熱要素 Incoloy 800
• ポンプ：遠心式、可変速、エコモード搭載
• 流量計：メンテナンス不要
• 熱交換器：防結垢設計
• 配管：ステンレス固定配管
• 安全：冗長機械式温度リミッタ、インバータによるモータ監視、設定可能な閾値と音響アラーム、内蔵ブレーカー、メインスイッチと電源保護、膨張タンクの安全停止
• 表示：システム圧力および供給圧力
• 追加機能：時間制限付き充填、油のクラッキングを防ぐ流体最適化、モデルベースの予測制御
