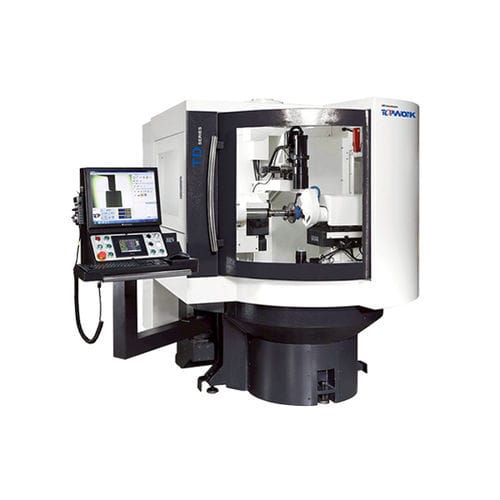

ダイヤモンド研削砥石のドレッシング装置 TD series

CNC

TDシリーズは、ドレッシング工程をリアルタイムで監視するカメラシステムを搭載しており、ドレッシング状況を視覚的に明確にフィードバックします。 オプションアダプタにより、各種スピンドルに対応。 フラット、ラジアス、端面、マルチラジアスのドレッシングが可能。 他の研削盤に最適な砥石を提供します。 仕様 スピンドルタイプ - BT-40 最大直径 - Ø 250 mm 最小直径 - Ø 50 mm クロスドライブ - 手動 - サーボ 縦方向ドライブ - 手動 - サーボ クロス移動量 - 280 mm 縦方向移動 - 140 mm ツルーイング/ドレッシングホイール 寸法 - Ø180 mm 縦方向駆動 - サーボ 長手方向移動 - 100 mm オシレーションドライブ - サーボ オシレーションストローク - 40~+40mm - 0~-80mm 旋回ドライブ - サーボ 旋回ストローク - ±95 コントローラー タイプ - PLC - MITSUBISHI 機械 長さ x 幅 x 高さ - 2300 x 2100 x 1820 mm - 1660 x 2340 x 2050 mm 標準付属品 ハーフスプラッシュガード（手動） ワークランプ デジタル表示カウンター付き光学式リニアスケール（分解能：TD-3=0.005mm、TD-5=0.001mm） レベリングボルトとブロック スピンドルドライブ用スペアベルト ドレッシングホイールフランジ(メートル：32mm、インペリアル：31.75mm） 工具箱/調整工具 冷却スプレーシステム 倍率5倍〜50倍のC.C.Dカメラシステム モニター 集塵システム ホイールドレッサー オプション ハーフスプラッシュガード（オート） フルスプラッシュガード お客様指定のアダプターおよびシャンク ソフトウェア
