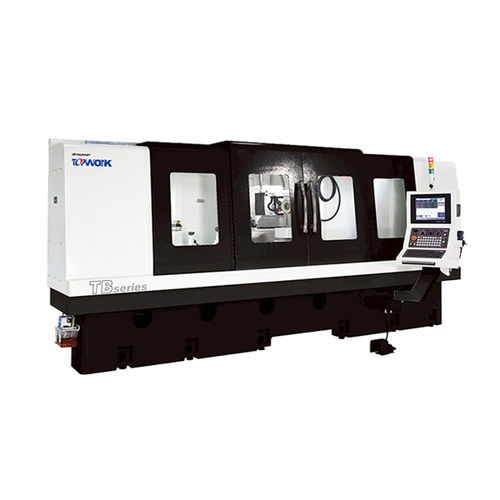

スピンドル用工具用グラインダー TB series

コラム型横型CNC

TBシリーズは、フルサーボ制御による高度な4軸、5軸、6軸研削ソリューションを提供し、優れた精度と適応性を保証します。長さ2000 mm、直径20 mmから125 mmまでのブローチに対応するよう設計されており、幅広いアプリケーションに対応します。平らな円形ブローチから複雑なヘリカルブローチまで、再研磨作業は卓越した精度で実行されます。 仕様 Z軸 - 200 mm / 188 mm A軸 - 360度 B軸 - 0˚ ~ - 90˚ C軸 - ±30 センターとテーブル間の距離 - 190 mm センター間距離 - 1500 mm / 2000 mm テールストック テーパ - MT5 工具データ 最小径 - Ø 20 mm 最大径 - Ø150 mm 最大工作物重量 - 150 kg 研削スピンドル 研削砥石直径 - Ø50~ Ø150 コントローラ タイプ - MITSUBISHI / FANUC タイプ - MITSUBISHI / FANUC 機械 長さ x 幅 x 高さ - 5000 (6000) x 2043 x 1950 mm
