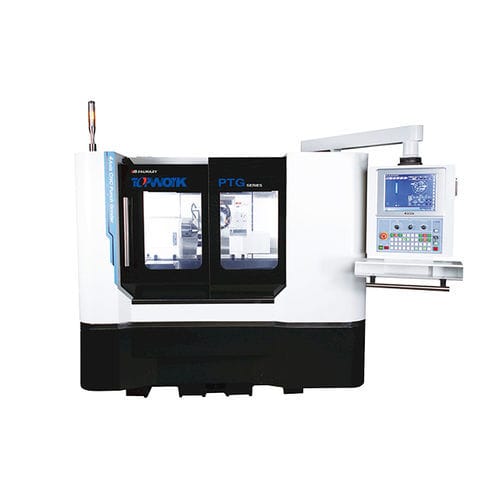

パンチ用研削機 PTG-32

金属板用部品用横型

Delta OPEN CNCコントローラとTopworkが開発したHMIを搭載したPunchSmartソフトウェアは、直感的な操作と多彩なパンチ研削ソリューションを提供します。 7つの内蔵パンチモジュール - セットアップとカスタマイズが簡単 自動パス生成とシミュレーション - 衝突のない正確な研削 高能率・高精度を実現する自動補正機能付きワンサイクル研削＆インプロセスドレッシング スピンドルは5個の精密アンギュラ玉軸受を採用。馬力は5HPにアップグレード。主軸の質量中心はZ軸の中心にあり、安定性があります。 ホイールスピンドル 主軸は5個の精密アンギュラ玉軸受を採用します。馬力は5HPにアップグレードされます。スピンドルの重心はZ軸の中心にあり、安定性があります。 V型サポーター パンチを研削する時、サポーターを使用して、研削の安定性を向上させます。両側調整可能なV字型サポーターは、校正時間を短縮することができます。 ワークヘッド 作業ヘッドのMT4テーパは、割り出し精度を向上させるために、ダイレクトドライブを採用しています。6爪チャックを装備しており、直径3mmから32mmまで、ワークの異なる直径に自由に対応できます。 標準ドレッシング装置 標準的なドレッシング装置は、円錐形のダイヤモンドドレッサーであるか、またはパンチの研削精度を確保し、研削効率を向上させることができ、プロセス内の研削ホイールをドレスするダイヤモンドディスクドレッシング装置にアップグレードすることができます。
