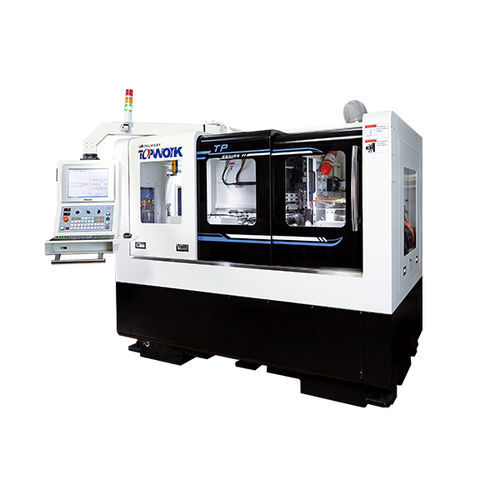

ダブルグラインダー式研削機 TP-4

円筒センタレス切削工具用

TP-4は、切削工具やフォームパンチの円筒状材料を研削するための2つの研削砥石を同時に動作するスマートなハイテク高精度CNC円筒ピンチ/ピール研削盤です。この機種はセンタレス研削の後、5軸工具研削盤で前工程を行う前に使用する。様々な業界に応用され、主に高精度工具業界、金型業界、電子・医療部品業界で使用されている。 TP-4は、超硬合金、エンドミル、ドリル、フォームブランクを研削するためのすべてのアプリケーションのニーズを満たすことができます。 本機はISO 230-2に準拠しており、繰り返し位置決め精度(R)は2 µm、位置決め精度(A)は4 µmを保証します。切削工具のブランクは、直径0.1mmから20mmの範囲に及びます。最大研削長さは330 mmで、長さ/直径比は最大350x Dです。 特徴 機械構造 ベッドは箱型構造で、砥石軸はX軸とU軸の2軸、Z軸とW軸は高精度の平行軸を採用し、荒加工と仕上げ加工を1パスで行うことができる。 CAE解析 有限要素解析による機械モーダル値シミュレーションにより、TP-4の機械構造の信頼性の高いシミュレーションパラメータを取得。スペクトラムアナライザーと加速度計によるテスト、重要な機械部品のタッピング、全体的なモーダルのシミュレーションにより、卓越した周波数応答機能を取得します。この結果をモーダル解析ソフトに取り込みます、
