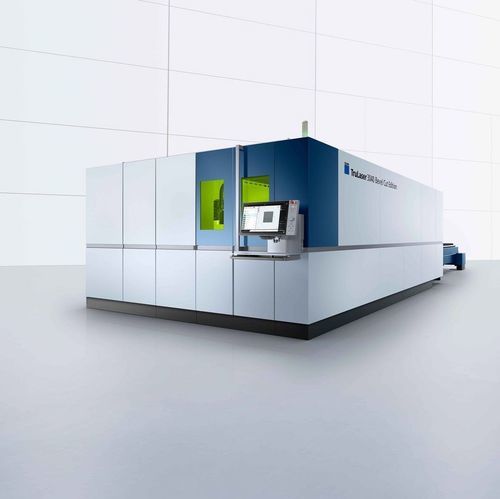

ファイバーレーザー切断機 TruLaser 30 Bevel Cut series

2D レーザーアルミニウム用ステンレススチール用

概要
TruLaser 3000シリーズ Bevel Cut Edition は、ベベル（面取り）切断機能を内蔵した 2D レーザ切断システムです。切断ユニットを傾斜させることで、最大 50° の面取り、皿穴、角度の付与が可能となり、薄板から厚板まで（用途に依存）機上で直接面取りを実施できます。ベベル加工の採算性はベベル部品の割合が約 5% 程度から見込めます。

主な利点

• ±50° までのベベル加工（面取り、皿穴、角の丸め）対応。
• 後工程の削減：二次加工を減らし、アセンブリコストを低減。
• 材料対応の柔軟性：軟鋼・ステンレスのベベル加工、その他材料は垂直切断で対応。
• 垂直切断時は Highspeed Eco、CoolLine、EdgeLine Bevel、BrightLine fiber などの 2D 機能を利用可能。

用途例

• 薄板・厚板部品への精密な面取りや皿穴加工。
• 厚い構造用鋼材での微細形状や面取り加工。
• ステンレスのベベル加工（窒素切断併用など）で高生産性・高品質を実現し、他材料は垂直切断で処理。

主要装備・プロセス機能

• EdgeLine Bevel：面取り、皿穴、エッジの丸めを機上でプログラム・加工。
• CoolLine：切断ヘッド周辺へのウォーターミスト噴射により厚板軟鋼のプロセス安定化とネスティングの高密度化を支援。
• Nanojoints：最小の接合で確実な保持と簡易な部品取り外しを実現。
• 衝突保護および Smart Collision Prevention：切断ヘッド保護とマイクロジョイント使用の低減。
• Smart Rerun：軽微な衝突や切断不良後の自動復帰でダウンタイムを回避。
• AdjustLine：材料品質のばらつきに応じた切断プロセスの簡易調整。
• DetectLine / Sorting Guide：カメラによる板位置検出と部品取り出し支援。
• Drop&Cut：残り板を有効活用するライブ画像による配置機能。
• Dot Matrix Code：部品識別用の 2D マーキング。
• MobileControl アプリ／Touchpoint HMI：リモート操作と直感的なタッチ操作。
• デジタル接続（OPC UA、Oseon）：ソフトウェア環境への統合と Industry 4.0 対応。
• BrightLine fiber、PierceLine、統合ガスミキサー、FlexLine、Highspeed / Highspeed Eco：高品質切断・効率的ピアシング・省ガス機能。

技術データ（概要）
モデル | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
同時最大速度 | 170 m/min | 170 m/min | 170 m/min
X軸（作業範囲） | 4002 mm | 6067 mm | 8037 mm
X軸（50° ベベル時） | 3355 mm | 5420 mm | 7470 mm
Y軸 | 2099 mm | 2576 mm | 2576 mm
Y軸（50° ベベル時） | 1600 mm | 2077 mm | 2077 mm
レーザ（例） TruFiber 12001 - 最大出力 | 12000 W | 12000 W | 12000 W
軟鋼 最大切断厚 | 30 mm | 30 mm | 30 mm
厚材パッケージ適用時 | 35 mm | 35 mm | 35 mm
軟鋼 最大切断厚（50° ベベル） | 15 mm | 15 mm | 15 mm
ステンレス 最大切断厚 | 40 mm | 40 mm | 40 mm
厚材パッケージ適用時（ステンレス） | 50 mm | 50 mm | 50 mm
ステンレス 最大切断厚（50° ベベル） | 10 mm | 10 mm | 10 mm
アルミニウム 最大切断厚 | 30 mm | 30 mm | 30 mm
銅／真鍮 最大切断厚 | 12.7 mm | 12.7 mm | 12.7 mm
生産時平均消費電力（TruFiber 12001 想定） | 16 kW | 16 kW | 16 kW

補足情報
ベベル加工は部品比が約 5 % 以上で経済性が見込めます。機上で面取りを行うことで後工程を削減し、アセンブリ全体の加工時間とコストを低減できます。

特性 / 仕様（要約）

• 製品名：TruLaser 3000 シリーズ Bevel Cut Edition。
• ベベル角度：最大 ±50°。
• 経済性の目安：ベベル部品率 約 5 % から。
• 典型的な面取り適用厚：最大 25 mm（用途に依存）。
• レーザオプション：TruFiber 12001（最大 12 kW）。
• 軟鋼 最大切断厚（垂直切断）：30 mm（厚板パッケージで 35 mm）。
• 軟鋼 最大切断厚（50° ベベル）：15 mm。
• ステンレス 最大切断厚（垂直切断）：40 mm（厚板パッケージで 50 mm）。
• ステンレス 最大切断厚（50° ベベル）：10 mm。
• アルミニウム 最大切断厚：30 mm。
• 銅／真鍮 最大切断厚：12.7 mm。
• 同時最大軸速度：170 m/min。
• 生産時平均消費電力（TruFiber 12001 想定）：約 16 kW。
• 代表モデル：TruLaser 3040 / 3060 / 3080。
