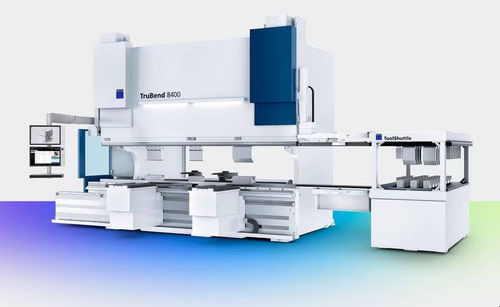

油圧式プレスブレーキ TruBend 8000

CNCロボットタンデム

概要
TruBend 8000シリーズは、大型で長尺・重量物・複雑形状のワークを加工するための大判プレスブレーキです。複数のトン数・曲げ長さのバリエーションを用意し、床置き、タンデム、床下配置などで長尺、重荷重の加工に対応します。精度と作業性を両立した構成が可能です。

主な利点

• 柔軟な構成：豊富なカスタマイズと自動化オプションで生産ニーズに適合可能。
• 大判対応：床上・タンデム設計により高荷重・長尺の曲げ加工に対応。
• 高い加圧力：機種により 2,300–10,000 kN の範囲。
• ワークハンドリング：大きなスロート深さや支持アクセサリで大型部品の装填を容易化。
• 投資支援：サービスや保守パッケージで長期稼働を支援。

角度精度と測定
ACB Laser、ACB Wireless（上型内蔵センサーディスク）、OCB、TCB（Thickness Controlled Bending）などのシステムにより角度精度を確保し、厚物や大型ワークの手直しを低減します。

ヘビーデューティーオプション
ベンドエイド、無段階調整可能なサポートブラケット（最大荷重 300 kg）、強化型バックゲージ、タンデム／床下オプション等により高負荷下での加工と人間工学的なハンドリングをサポートします。

操作・自動化・ソフトウェア
T‑8000 S マルチタッチ操作を基本とし、MobileControl / MobileControl Pro を選択可能。自動化は Starmatik ロボット、倉庫連携、センタリング装置、グリッパー、ツールチェンジャ、リグリップステーション等をサポート。TruTops Boost、TecZone Bend 等のソフトでプログラミングや NC 生成を効率化します。

装備のハイライト

• ACB Wireless（上型内蔵センサーディスクによる角度測定）
• ACB Laser（非接触レーザ式角度測定）
• クラウニング（250 mm ステップで調整可能）
• 最大 6 軸の CNC バックゲージ；HD バックゲージは長行程対応
• 下型移動機構により 1 台の工具で 2 種類の曲げ処理が可能
• On‑Demand Drive による省エネ・低騒音運転
• LED 作業灯、ToolShuttle 工具マガジン等

用途・事例

• 大型・重量部品の曲げ（長尺、重トン数）
• 長尺で薄い部品や深いネストの曲げ
• ステーション／タンデム曲げで合計長さ約 16 m まで対応
• HD 構成による重作業の曲げと人間工学的支援

主な仕様（例）

• 加圧力：2,300–10,000 kN（機種により異なる）
• 曲げ長さ：例 3,230 mm / 4,420 mm / 6,120 mm / 7,050 mm / 8,050 mm
• 支柱間距離：2,510 mm — 7,050 mm（機種により異なる）
• スライダとテーブル間最大距離：最大 1,000 mm（機種により一部 820 mm）
• 使用可能装着高さ：標準で約 880 mm
• スロート深さ：標準で約 620 mm（機種により 420 mm の場合あり）
• 操作系：T‑8000 S マルチタッチコントローラ
• Y 軸最大速度（加工時）：概ね 8–10 mm/s
• 寸法例（TruBend 8230）：L ≈ 5,318 mm、W ≈ 2,830 mm、H ≈ 3,970 mm、質量 ≈ 25,000 kg
