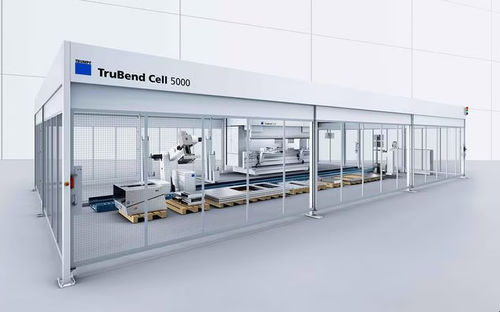

油圧式プレスブレーキ TruBend Cell 5000

電子制御式ロボット大型

概要
TruBend Cell 5000 は、連続生産および多品種混流に対応する全自動のベンディングセルです。TruBend 5000 プレスブレーキとモジュラー式の自動化（BendMaster 60 / 150）、自動工具交換（ToolMaster）、および柔軟なグリッパー技術を組み合わせています。

主な特長

• 混流品の連続生産に対応する全自動ベンディングセル
• プログラミング：TecZone Bend が 2D/3D データから迅速にプログラム提案と NC 生成を行う
• 工具交換：ToolMaster によりプログラムごとの自動工具搭載を実現
• グリッパー：バキュームグリッパ（最大 100 kg）、機械式グリッパー、調整式マルチグリッパー、小物用のピボット式グリッパー
• 自動化：異なる部品範囲向けの BendMaster 60 / BendMaster 150
• 角度測定：ACB Laser および ACB Wireless による初品からの角度精度
• 板金ハンドリング：板材センサーによる高精度な位置検出（別途センタリングステーション不要）
• マテリアルフロー：コンベア、パレットコンベア、AGV インターフェースによる統合物流
• クイックチェンジ：自動グリッパー交換とチェンジコンソールにより非生産時間を短縮

用途
スマートファクトリーでの 24/7 生産に対応。ネストや単品の曲げ、箱型部品や大型部品の加工、工具やグリッパーの頻繁な切替が必要なラインに適合します。インターフェース（Oseon / OPC UA）により監視や搬送指示のデジタル統合が可能です。

特長 / 技術仕様

• プレス力（シリーズ範囲）：1,300 kN ～ 3,200 kN
• 曲げ長さ（代表的なバリアント）：3,230 mm ～ 4,420 mm
• 支柱間距離：2,690 mm ～ 3,680 mm
• 有効取付け高さ：615 mm
• スロート深さ：420 mm
• 早送り下降速度：200 mm/s
• 最大 Y 加工速度：25 mm/s
• 最大ワーク寸法（構成による）：最大 3,000 mm x 1,500 mm
• プロファイル対応長さ：最大 2,500 mm ～ 4,000 mm（バリアント依存）
• 自動化で扱える最大ワーク重量：最大 100 kg（バキューム／グリッパー技術）
• BendMaster 最大搭載量：60 kg または 150 kg（機種依存）
• 最小板厚：0.7 mm
• 走行長さ（マテリアルフロー）：8 m ～ 16 m
• 最大ブランク積載高さ：700 mm
• 完成品積載高さ：1,000 mm ～ 1,200 mm
• BendMaster 重量（例）：620 kg ～ 784 kg
• ベーシック機重量（例）：約 11,800 kg ～ 23,400 kg
• TruBend 機械寸法（例）：3,980 x 1,800 x 2,835 mm ～ 5,180 x 2,055 x 3,200 mm
