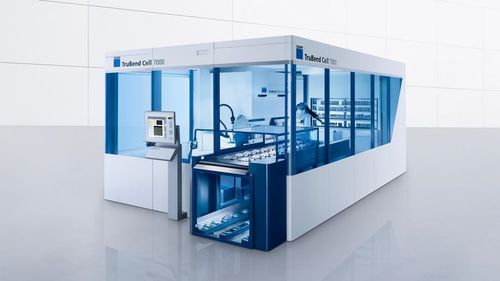

油圧式プレスブレーキ TruBend Cell 7000

CNC高速ロボット

概要
小型部品の連続高速生産向けの自動化ソリューション。TruBend Cell 7000 はコンパクトな設置面積と統合自動化モジュールを組み合わせ、最大 500 x 380 mm の小型部品を無人で高効率に曲げ加工します。

主な特長

• 小型部品の 24/7 高速連続生産を想定した設計。
• ダイナミックな駆動コンセプトと高精度のバックゲージにより生産性を向上。
• 最大 500 x 380 mm の小型部品に特化した効率的処理。
• 完成品の柔軟な格納が可能な搬送・排出システム。
• 初品からの角度精度を実現する ACB（自動角度測定・補正）。
• ToolMaster Bend によるグリッパー交換不要の自動工具装備。

構成品とオプション

• BendMaster：小型部品の自動搬送および曲げ実行ユニット。
• ToolMaster Bend：ID チップ認識による自動工具装着。
• LoadMaster Bend：メイン時間と並行して板材を供給する自動給材装置（統合板金センサ搭載）。
• 分割式ツールクランプ：グリッパ使用を最適化し掴み直しを低減。
• グリッパ交換コンソールと工具清掃ステーション：自動グリッパ交換と工具の清掃機能。
• コンベアシステム：完成品をボックスへ収納するかパレットコンベアへ出荷。
• ACB / ACB Wireless：短辺や反射面、内側フランジでの角度精度を確保する自動測定・無線通信オプション。
• TruTops Bend：曲げ損、工具選定、曲げ順計算を含むプログラミング支援で初品品質を実現。
• ID チップ付工具およびセンサ工具：自動検出と工程内測定に対応。

技術データ（例：TruBend Cell 7036）
加圧力：217 kN
曲げ長さ：2 x 500 mm
支柱間幅：1530 mm
使用可能取付高：300 mm
喉口深さ：515 mm
作業速度：最大 50 mm/s
最大ワークサイズ（BendMaster）：500 x 380 mm
最大ワーク重量（BendMaster）：1.5 kg
最大積載量：15 kg
最小板厚：0.5 mm
最大板厚：6 mm
BendMaster 重量：114 kg
基本機重量：4200 kg
機械寸法（L x W x H）：5500 mm x 3870 mm x 2630 mm
必要最小ホール高さ：5500 mm

特性 / 仕様

• モデル：TruBend Cell 7000
• 加圧力（例 7036）：217 kN
• 作業/ストローク速度：最大 50 mm/s
• 最大ワークサイズ（BendMaster）：500 x 380 mm
• 最大ワーク重量：1.5 kg
• 最大積載量：15 kg
• 板厚範囲：0.5 ～ 6 mm
• 典型的な据付面積（例）：5500 x 3870 x 2630 mm
• 必要最小ホール高：約 5500 mm
