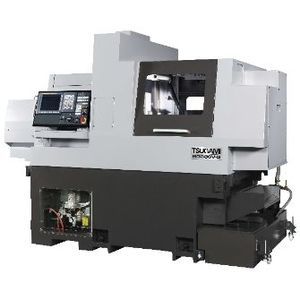

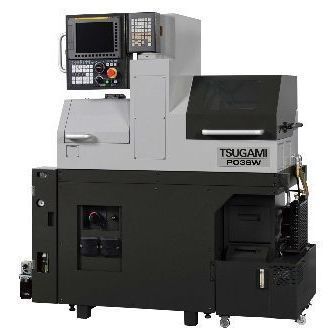

CNCスイス旋盤 P0 series高速高精度コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 性能
- 高精度, 高速
- その他の特徴
- コンパクト
- 直径
3 mm, 5 mm
(0.12 in, 0.2 in)- 回転速度
15,000 rpm, 20,000 rpm
(94,247.78 rad.min-1, 125,663.706 rad.min-1)- 早送り速度X
30 m/min
- 早送り速度Z
25 m/min
- 定格出力
0.8 kW, 1.1 kW
(1.1 hp, 1.5 hp)- 全長
600 mm
(24 in)- 全幅
1,450 mm
(57 in)- 全高
1,630 mm
(64 in)- 重量
1,080 kg
(2,381 lb)
詳細
概要
P0シリーズの独立対向工具台機は、マイクロ製品の高精度加工を目的に設計されており、コンパクトな設置面積と熱安定性により寸法精度の安定を実現します。
特長
仕様 / 技術仕様
P0シリーズの独立対向工具台機は、マイクロ製品の高精度加工を目的に設計されており、コンパクトな設置面積と熱安定性により寸法精度の安定を実現します。
特長
- 高回転主軸により最適な切削速度で加工時間を短縮。
- TSUGAMI独自のチャック開閉機構により、高速加工時の優れた真円度と低振動を実現。
- エアレギュレータによる数値調整式チャック把持力で薄肉ワークに最適な把持が可能。
- フルクローズドループ制御と適切に配置されたリニアガイドにより高精度な形状加工が可能。
- コールドスタートや停止復帰での変位を低減し、連続運転時の寸法精度を安定化。
- 奥行600mmの省スペース設計。
- 独立対向工具台構造により、反対側工具台で次工程工具を準備し段取り時間を最小化。
- 前側工具台に最適なライブツールをオプションで選択可能（ワークに応じて選定）。
- 干渉チェック機能により干渉を事前検出し、検出時にはアラームで機械を停止。
仕様 / 技術仕様
- 機種：独立対向工具台（P0シリーズ）— マイクロ製品の高精度加工向け。
- 主軸：最適な切削速度と加工時間短縮のための高回転主軸。
- チャック機構：TSUGAMI独自のチャック開閉機構により真円度向上と振動低減を実現。
- チャック把持力：エアレギュレータで数値調整可能、薄肉ワークの精密把持に対応。
- 制御：高精度な形状加工を実現するフルクローズドループ制御。
- ガイド：加工精度を確保するための適切に配置されたリニアガイド。
- 熱/安定性対策：コールドスタートや停止復帰による変位を低減し、連続運転時の寸法精度を安定化。
- 設置面積：奥行600mmの省スペースレイアウト。
- 工具：独立対向工具台により段取り時間を最小化；前側工具台用のライブツールはオプションで提供。
- 安全/確認：干渉検知機能とアラームで干渉を検出した際に機械を停止。
