CNCスイス旋盤 B0 series
27ツールコンパクト

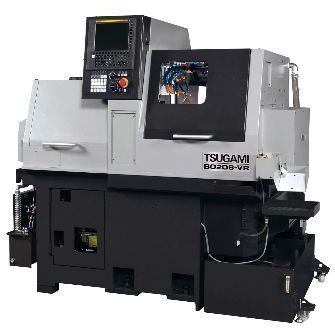

CNCスイス旋盤 - B0 series - Tsugami - 27ツール / コンパクト
CNCスイス旋盤 - B0 series - Tsugami - 27ツール / コンパクト
CNCスイス旋盤 - B0 series - Tsugami - 27ツール / コンパクト - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

制御タイプ
CNC
ツールステーション数
27ツール
その他の特徴
コンパクト
直径

12 mm, 20 mm
(0.47 in, 0.79 in)

回転速度

8,000 rpm, 10,000 rpm, 12,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1, 75,398.224 rad.min-1)

早送り速度X

24 m/min, 36 m/min

早送り速度Z

32 m/min, 36 m/min

定格出力

2.2 kW, 3.7 kW, 5.5 kW
(3 hp, 5 hp, 7.5 hp)

全長

1,055 mm
(42 in)

全幅

1,750 mm
(69 in)

全高

1,700 mm
(67 in)

重量

1,800 kg, 1,850 kg
(3,968 lb, 4,079 lb)

詳細

概要
バック主軸とバック工具座の組み合わせにより、ワークの後側加工と主側加工を同時に実行できます。バック工具座にY軸を備えたコンパクト機は後側加工能力を向上させます(B0126-ⅤR/B0206-ⅤR)。

特長
  • 主軸およびバック主軸に高出力内蔵モーターを搭載し、加工能力を向上させます。
  • バック工具座は最大6個の駆動工具を装着でき、さまざまな後側加工ニーズに対応します(B0126-ⅤR/B0206-ⅤR)。
  • 固定式シュートによりワーク回収時間を約1秒に短縮し、サイクルタイムを削減します。
  • スライドの動きと駆動工具の立ち上がりを最適化し、無駄時間を低減します。
  • フロント工具座の駆動工具(オプション、最高速度10,000 min-1)は小径穴のドリリングのサイクルタイムを短縮します。
  • ワークに応じてガイドブッシュ有り/無しを選択可能です(オプション)。
  • 干渉チェック機能が干渉を予め検出し、アラームで機械を停止します。
  • 自動プログラミングソフトを標準添付しています。


仕様
  • 製品ファミリー:CNC精密自動旋盤
  • 本ページの該当モデル:B0125-ⅤR、B0205-ⅤR、B0126-ⅤR、B0206-ⅤR
  • バック主軸とバック工具座:後側および主側の同時加工が可能
  • バック工具座(Y軸付き、コンパクト機)
  • 主軸およびバック主軸:高出力内蔵モーター
  • バック工具座:最大6個の駆動工具
  • 固定式シュート:ワーク回収時間を約1秒に短縮
  • フロント工具座駆動工具(オプション):最高速度10,000 min-1
  • ガイドブッシュ:ガイドブッシュ有り/無しを選択可能(オプション)
  • 干渉チェック機能(アラーム停止)
  • 自動プログラミングソフト:標準添付
