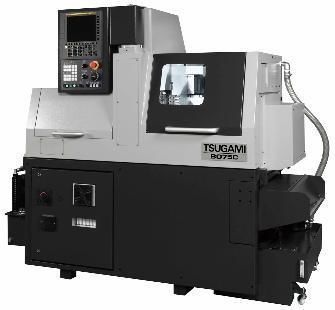

CNCスイス旋盤 B07 series精密コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 性能
- 精密
- その他の特徴
- コンパクト
- 直径
7 mm
(0.28 in)- 回転速度
8,000 rpm, 12,000 rpm, 15,000 rpm
(50,265.482 rad.min-1, 75,398.224 rad.min-1, 94,247.78 rad.min-1)- 早送り速度X
24 m/min, 32 m/min
- 早送り速度Z
32 m/min
- 定格出力
1.1 kW, 1.5 kW, 2.2 kW, 3.7 kW
(1.5 hp, 2 hp, 3 hp, 5 hp)- 全長
865 mm
(34 in)- 全幅
1,620 mm, 1,840 mm
(64 in, 72 in)- 全高
1,720 mm
(68 in)- 重量
1,380 kg, 1,800 kg
(3,042 lb, 3,968 lb)
詳細
概要
B07シリーズの薄型・コンパクトモデルで、奥行きを短縮
主な特徴
外観（ビジュアル）
機械配置や詳細を示す機能図・イラスト画像を用意しています。
技術仕様
B07シリーズの薄型・コンパクトモデルで、奥行きを短縮
主な特徴
- 機械の張り出し部分をなくしたコンパクト設計。従来機と比べて奥行きを約39％短縮。
- トグルをTSUGAMIの独自チャック機構に置き換え、応答性の向上とバランス特性の改善を実現し、高速回転時のより優れた円筒精度に寄与。
- 主軸にセラミックボールベアリングを採用し、安定した切削模様、表面粗さの改善、工具寿命の延長を可能に。
- マイクロ部品加工で重要なガイドブッシュのクリアランスは、治工具側から容易に調整可能。
- 干渉チェック機能は干渉を事前に検出し、アラームで機械を停止します。（B075C）
- 自動プログラミングソフトが標準で付属。
外観（ビジュアル）
機械配置や詳細を示す機能図・イラスト画像を用意しています。
技術仕様
- 型式表示：B073C / B075C
- シリーズ：B07シリーズ
- 奥行き短縮：約39％従来機より浅い
- チャック機構：従来のトグルに替わるTSUGAMI独自のチャックで応答性向上とバランス改善
- 主軸ベアリング：安定した旋削と表面仕上げ向上のためのセラミックボールベアリング
- ガイドブッシュ：マイクロ部品加工のため、治工具側から調整可能なクリアランス
- 干渉検出：アラームと停止を伴う干渉チェック機能（B075Cに適用）
- ソフトウェア：自動プログラミングソフト標準付属
