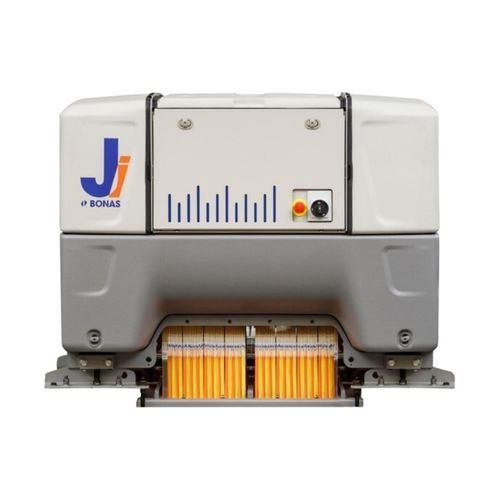

電子ジャカードマシン Ji

織機織機

概要
Jiジャカードはマイクロセレクターのコンセプトを基盤とし、バランスの取れたコンパクトな両カム駆動を統合しています。単一ユニットでフック数1920〜17280を選択可能で、低消費電力、低メンテナンス、長寿命を実現し、幅広い生地に対して高い柔軟性を提供します。

主な利点

• 最適な柔軟性
• デザインの自由度
• 将来を見据えたアーキテクチャ

設計・性能のハイライト

• モジュラーでコンパクトな構造
• パターン設計の高い自由度
• 理想的なシャフト角で良好な綜絖（しゅうこう）形成
• 低エネルギー消費
• 織機のスーパーストラクチャへ直接取り付け可能

独自の利点

• アップグレード可能な将来志向の開発
• 低消費電力
• 最小限のメンテナンス要求
• 長寿命の部品
• 高い稼働性能
• 生地種別に対する高い柔軟性
• 高荷重用途に適合

選択機構
Jiは実績のある設計に基づく100%電子式マイクロセレクターを使用します。完全な制御と診断を提供し、温度に依存せず、メンテナンスフリーで粉塵の多い生産環境にも適しています。コンパクトなセレクターにより、同クラスで最も軽量で高速なジャカードヘッドの一つを実現しつつ、安定性と剛性を確保します。

駆動機構 — 経験に基づく設計
Jiは高荷重生産と最大限の柔軟性のために開発された完全にバランスの取れた両カム駆動を採用しています。主な特徴：

• 完全にバランスされた両カム配置
• 摩擦と振動を低減する少数かつ軽量の可動部品
• ジャカードおよびガントリーの振動を抑える低重心設計
• 自己潤滑部品によるメンテナンス低減

ドウェル（滞留）
統合されたドウェル設定により、織機幅や用途に合わせて滞留時間を調整できます。綜絖角と挿入時間を最適化することで糸の伸びを抑え、織効率を向上させ、機構の慣性が小さいため速度を落とさずにより大きなドウェルが可能です。

ハーネス
BONASはジャカード織向けにハーネスを提供しており、ベルベットやカーペット用ハーネスの製造で得た経験を活用しています。BONAS iSハーネスは高荷重試験に対応するよう設計され、絹から技術繊維まで一貫した性能と効率で織ることができます。

コントローラ（Cee controller）
BONAS CeeコントローラはLinuxベースのジャカードコントローラで、アイコンによる操作を備えた10.4インチカラータッチスクリーンで直感的なインターフェースを提供します。パターン転送はUSBまたはネットワーク経由で双方向通信に対応します。コントローラはIndustry 4.0に準拠しています。

技術仕様

• 利用可能フック数：単一ジャカードで1920〜17280フック
• 選択：完全電子式マイクロセレクター、完全な制御と診断機能
• 駆動：コンパクトで完全にバランスされた両カム駆動；低摩擦；低振動；低重心；自己潤滑部品
• ドウェル：統合された調整可能なドウェル設定；綜絖角の最適化；最適な挿入時間；糸の伸び低減
• エネルギー：低消費電力
• メンテナンス：最小限のメンテナンス設計
• ハーネス：BONAS iSハーネスは絹から技術繊維まで対応；高荷重に適合
• コントローラ：LinuxベースのCeeコントローラ；10.4インチカラータッチスクリーン；USBまたはネットワーク経由のパターン転送；双方向通信；Industry 4.0準拠
