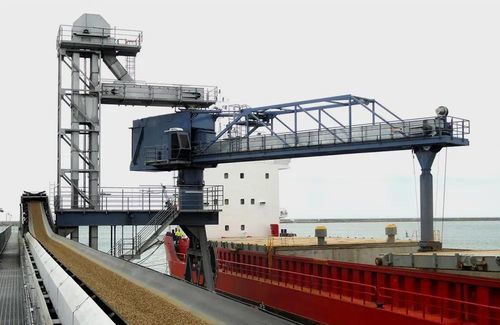

バラ物用シップローダ

バルク材用

概要
VIGANの船積み装置はばら積み貨物向けの頑強で高いカスタマイズ性を備えた荷役システムです。固定ガントリー、レール式ガントリー、タイヤ式ガントリーなど複数のレイアウトと各種ブーム長幅により、最大2,000 t/hまで対応可能です。各装置は荷物特性、流量、設置条件に合わせて設計されます。

設計方針
VIGANは、運用性能とコストのバランスを考慮したカスタムソリューションを提供します。最終仕様は顧客要件に基づき調整され、港湾環境での効率性と信頼性に最適化された機械が納入されます。

主な特徴

• 製品、流量、操作性、係留条件に合わせた高いカスタマイズ性。
• ハッチカバー、ダストスカート、専用の防塵装置による包括的な粉塵管理で粉塵低減を実現。
• 高容量運用向けの堅牢な設計と高品質部品により摩耗を抑え、部品交換頻度を低減。

積込み方式

• 旋回エルボ：切り詰めや精密配置用の伸縮シュートに旋回エルボを装備。
• ダストスローア：モーター式旋回スローアを備えた伸縮シュート。
• キッキング：ダストコントロール口を備えた伸縮式キックシュート。
• カスケード：流速制御機構を持つ伸縮シュート。
• 標準ダストスカート：摩耗に強い伸縮シュートとダストスカート。
• ダスト吸引：集積されたダスト吸引システムを備えた伸縮シュート。

現場への適応

• ガントリーソリューション：固定、レール式、タイヤ式など埠頭や船舶に合わせた選択。
• 荷役ブーム：旋回式、テレスコピック、ラフィング（luffing）、キッキングなど船型と届き範囲に適合するバリエーション。
• 設備との接続：バケットエレベーター、トリッパー、トランスファーコンベヤ、旋回コンベヤ、固定接続ポイント。
• その他のオプション・アクセサリ：フィルター、操作者キャビン、リモートサポート、気候対応、ATEX対応、化学対応、他社ローダーへのVIGAN技術のレトロフィット。

参考 / 事例

• セート、フランス (2011) — Loader 800 tph。
• リエパーヤ、ラトビア (2012) — Loader 1000 tph。
• ウストルガ、ロシア (2014) — Loader 1500 tph。
• ヘント、ベルギー (2014) — Loader 300 tph。
• ルーアン、フランス (2016) — Loader 800 tph / アンローダータワー 400 tph。
• シュチェチン、ポーランド (2016) — Loader 1000 tph。
• レサーブルドローヌ、フランス (2016) — Loader 700 tph。
• ポール＝ラ＝ヌーベル、フランス (2016) — Loader 1000 tph。
• アントワープ、ベルギー (2017) — ガントリー（レール式）上のShip loader 150 tph（トリッパー付）。

ダウンロード
VIGAN船積み装置の製品ファミリーとオプションを説明するPDFリーフレットが利用可能です。

技術仕様

• 販売名：Ship loaders (VIGAN)
• 能力：構成と製品により最大2,000 t/hまでの設計が可能。
• レイアウト：固定ガントリー、レール式ガントリー、タイヤ式ガントリー。
• ブームタイプ：旋回式、テレスコピック、ラフィング、キッキング。
• 粉塵対策：ダストスカート、ダストスローア、吸引システム、ハッチカバー等。
• 接続：バケットエレベーター、トリッパー、トランスファーコンベヤ、旋回コンベヤ、固定接続ポイント。
• オプション：操作者キャビン、フィルター、リモートサポート、気候対応、ATEX・化学対応、レトロフィット対応。
• 設計方針：現場・製品要件に合わせたフルカスタム設計。各ユニットはユニークにエンジニアリングされます。
