産業用降下機

バルク船容器用

概要
VIGANは、世界中でのターミナルの輸出入における豊富な経験を活かし、穀物および肥料用のターンキー（交付済）ターミナルについて、設計・製造・試運転を含む一括ソリューションを提供します。

ターンキーの範囲

• 船舶用空気式および機械式の荷卸し・荷役機
• クレーン
• コンベヤ（ベルト式、チェーン式）
• 計量・袋詰めステーション
• 貯蔵サイロおよび可搬機器
• エンジニアリングおよび土木工事の監督

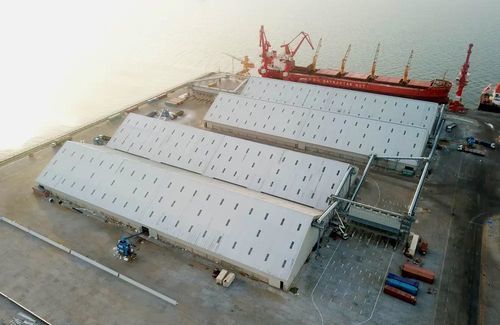

事例 — ジブチ港
Port De Djibouti S.A.（PDSA）の新しい多目的荷卸設備および倉庫の設計・製造はVIGANに委託されました。新ターミナルは、年間約±2,000,000トンの穀物および肥料の荷卸・取扱・保管・袋詰めを可能にし、30,000トンから100,000 DWTまでの船舶に対応します。交差汚染を防ぐため、穀物用と肥料用の別個の設備が構築されました。

穀物・肥料の荷卸のために製造・据付された機器

• レール上に設置された船舶用空気式荷卸機 NIV600 — 荷卸能力 600 tph / 500 kW
• ベルト式およびチェーン式コンベヤの一式
• トラック積載対応の3ライン（各60 t/h）の袋詰めを備えた車輪付きホッパー1基
• 60 t/hの袋詰めシステム14ライン
• 平屋倉庫 2棟 合計85,000 t（穀物ターミナル）および平屋倉庫 2棟 合計145,000 t（肥料ターミナル）
• バルクトラック用積込ステーション2基
• バルク受入ホッパー2基

ギャラリー
設備、コンベヤ、荷卸機、保管エリアを示すターミナルおよび設置機器の画像が複数利用可能です。

技術仕様

• ブランド: VIGAN (VIGAN Engineering SA)
• 製品: バルク材取扱用のターンキーターミナル（穀物 & 肥料）
• 設計処理能力（ジブチ事例）: 約 ±2,000,000 トン/年
• 対応船舶サイズ: 30,000 ～ 100,000 DWT
• 船舶荷卸機モデル: NIV600
• 荷卸能力: 600 tph
• 荷卸機出力: 500 kW
• 荷卸機設置: レール上設置
• 袋詰めライン: 14ライン x 60 t/h；ホッパーに3ライン x 60 t/h
• 倉庫容量: 穀物ターミナル 85,000 t（合計）、肥料ターミナル 145,000 t（合計）
• 搬送システム: ベルトおよびチェーンコンベヤ
• 追加機器: クレーン、計量ステーション、可搬機器、バルクトラック積込ステーション、受入ホッパー
