連続降下機

産業用バルク船

概要

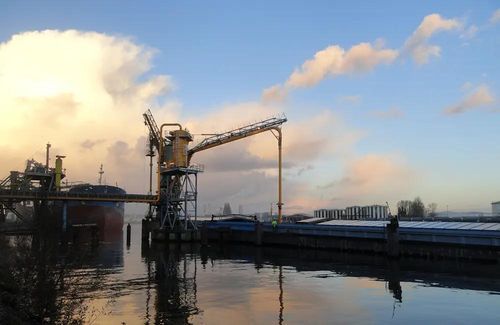

空気式バージ（驳船）荷卸し塔は、穀物、肥料および類似の顆粒材料のバルク荷降ろし向けに現場に合わせて設計されたソリューションです。各ユニットはプロジェクトの制約と運用要件に合わせて設計され、フィルター付の荷卸し塔、VIGAN型エアロック、独立した機械室、吸引配管を支持する管状ラティス製ブームで構成されます。

設計と運転
塔は艙口への到達性と効率的な作業のための全可動範囲を提供します。機械室の分離、既存建屋への設備統合、騒音対策などの構成が可能です。配管レイアウトは損失圧力と乱流を最小化し、連続的な重負荷運転と長寿命を確保します。

主な特徴

• カスタマイズ可能：設置スペースや機械室分離、建屋統合、騒音低減など現場条件に合わせて仕様を調整可能。
• 堅牢な簡素構造：エアロックおよび配管には耐摩耗合金を使用；乱流低減のための最適化されたエルボー形状；標準条件で数百万トンの処理を想定した設計。
• 低粉塵排出：自己洗浄式ジェットパルスフィルター（フィルター面積典型値 68–166 m²）により港湾や都市部での粉塵管理に対応。
• 省エネルギー駆動：インバータ制御のダイレクトドライブ・ターボブロワー、航空機設計に基づく多段構成で高効率；最適化配管とVIGANエアロックによる密閉搬送。
• 油圧ブーム：メンテナンスフリーの油圧システムでブームを位置決め；ブームは係留作業で補助機器を持ち上げる能力を有する。
• 設計段階での安全性：ATEX調査、リスク分析、CE書類を設計に含む；複雑な電子システムに依存しない安全設計。
• 操作性：操作と保守が容易で、通常は単一の技術者で運用可能。

導入例 / 典型的な設置

• ドゥアラ（カメルーン）（2004）：タイプ160、車輪付き、140 tph（穀物）。
• オートラージュ（ベルギー）（2008）：NIV 320 固定ガントリー、300 tph（尿素）。
• セット（フランス）（2011）：400 tph、係留ベルトへ排出。
• ダカ（バングラデシュ）（2011）：NIV 250 固定ガントリー。
• アミラド（イラン）（2013）：小麦用 300 tph。
• ディエップダル（フランス）（2014）：400 tph / 320 kW 固定ガントリー（穀物）。
• バタンガス（フィリピン）（2014）：250 tph / 160 kW 固定ガントリー（穀物）。
• ローゼラーレ（ベルギー）（2016）：200 tph / 132 kW（穀物）。

技術仕様

• 代表的な塔シリーズ：NIV（例：NIV 250、NIV 320）。
• 設置で観測された能力：140 tph（タイプ160）から 400 tph（塔式設置）まで。
• フィルター：自己洗浄式ジェットパルスフィルター、フィルター面積 68–166 m²。
• 材料：エアロックおよび配管に高耐摩耗合金を使用。
• ブロワー：インバータ制御のダイレクトドライブ・ターボブロワー；航空機設計の多段構成。
• エアロック：VIGAN 型エアロックによる密閉製品排出。
• ブーム：油圧式、メンテナンスフリー；補助機器の揚重に対応。
• ドキュメント：ATEX 調査、リスク分析、CE 資料が設計パッケージに含まれます。
• 用途：穀物、尿素、小麦など類似製品のバージ荷降ろし。
