高出力密度DC/DC 変換器

制御絶縁SMD

製品ファミリー

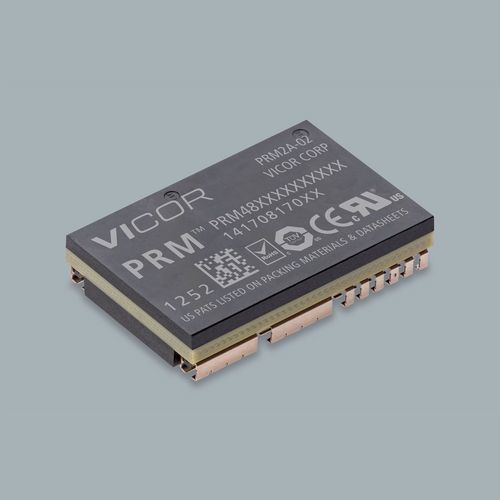

PRM® Regulator ファミリーの一員: MPRM28AF360M120A00。FULL ChiP パッケージ、表面実装（SMD）およびスルーホールのオプションを備え、軍用および産業用途の高密度電力変換向けに設計されています。

概要
MPRM28AF360M120A00 は ZVS バックブースト方式の PRM® レギュレータで、低プロファイルの FULL ChiP パッケージで最大 200 W を供給します。ピック＆プレース／SMD 組立に対応し、フル／ハーフチップ構成の組み合わせが可能で、軍用の入力電圧および過渡条件の要件を満たします。

製品の特長

• ZVS バックブーストトポロジー
• 高効率・高電力密度
• スイッチング周波数 約 1 MHz
• 非常に低いプロファイルの FULL ChiP パッケージ
• ピック＆プレース／SMD 対応、J-Lead マウントオプション
• 表面実装およびスルーホールのパッケージオプション
• フルおよびハーフチップの組み合わせ可
• MIL-STD-1275 および MIL-STD-704 準拠

価格（MSRP）
数量: 25+ — $193.21
数量: 100+ — $181.22

製品ページに含まれる参考資料

• 製品固有のデータシート
• VI Chip / PRM ファミリー向けアプリケーションノート
• ファクタライズド電源アーキテクチャおよび固定比コンバータに関するホワイトペーパー
• PRM ファミリーの安全承認および証明書

パッケージ / 機械的仕様
FULL ChiP パッケージ — 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm

仕様 / 技術仕様

• 部品番号: MPRM28AF360M120A00
• 製品名: PRM® Regulator
• 入力電圧（定格）: 28 V
• 出力電圧（定格）: 36 V
• 出力電力: 200 W
• パッケージ: FULL ChiP（表面実装；J-Lead オプション）
• 取り付け方式: J-Lead（表示オプション）
• 製品グレード / 温度: M = -55°C ～ 125°C
• 最小注文数: 25
• リードタイム（表示）: 40 週間
• 主要適合性: MIL-STD-1275 および MIL-STD-704 準拠；PRM ファミリー向けの各種安全承認
