3U電源 VITA 62

AC/DC

概要

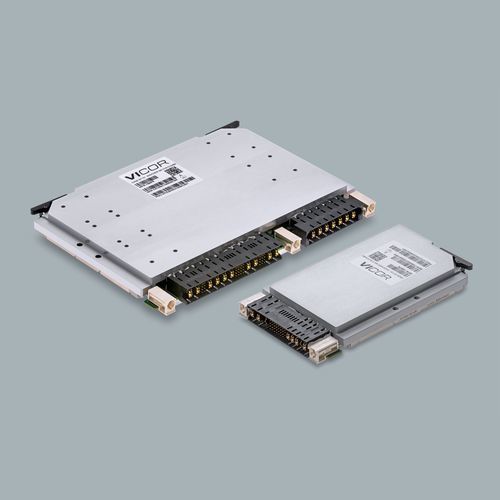

これらのMIL‑COTS電源は、3Uおよび6UのOpenVPXシステム向けに設計されています。厳しい環境に対応する伝導冷却仕様で、定格入力は28V DCまたは270V DCです。標準的なVITA 62出力電圧は3.3V～12Vです。3Uモデルは最大600W、6Uモデルは最大1000Wを供給します。要求に応じてカスタム出力電圧や出力容量の対応が可能です。製品ファミリはMIL‑STD 461GおよびMIL‑STD 704Fで全面的に試験されています。28V入力バリアントは追加でMIL‑1275Eに準拠します。

特徴と利点

• スケーラブルなOpenVPX準拠フォームファクタ（3Uおよび6U）
• 定格28V DCまたは270V DC入力で動作
• 標準出力は3.3V～12V
• 3Uは最大600W、6Uは最大1000W
• 過酷環境向けの伝導冷却設計
• 過電流、過電圧、過温度保護
• 軍用規格準拠：MIL‑STD 704F、461G、810G；28VバリアントはMIL‑1275Eに準拠
• 電解コンデンサ不使用（信頼性向上）
• 並列接続可能な出力構成に対応

製品ファミリー — パーツ番号例（マトリクス）
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

資料・設計サポート（例）

• 評価ボード：Part Number VIT3UDCTEST01；User Guide UG‑801 – VITA62 3U Evaluation Board
• アプリケーションノート：AN:801 – Parallel Operation；AN:803 – I²C Communication for 28V Input VITA 62
• ファミリの各パーツ番号・構成のデータシート（バリアントごとに複数）
• 事例：航空機ポッド搭載電源に必要な既存の電力仕様をVITA 62で向上させたケーススタディ

技術仕様

• 定格入力電圧：28 V DC または 270 V DC（ファミリに依存）
• 標準出力電圧：3.3 V～12 V
• 出力定格：3Uモデルは最大600 W；6Uモデルは最大1000 W
• 冷却方式：伝導冷却（厳しい/熱制約のある環境向け）
• 保護機能：過電流、過電圧、過温度保護
• 出力構成：並列接続対応
• 軍用/試験規格：MIL‑STD 704F、MIL‑STD 461G、MIL‑STD 810G；28VバリアントはMIL‑1275Eに準拠
• コンフォーマルコーティング：選択肢あり（Coated、Coated + Au‑plated connector）
• 評価用ハードウェア：3U評価ボードとユーザーガイドを提供
