制御DC/DC 変換器 PRM®

電気通信設備用単一出力薄物

概要

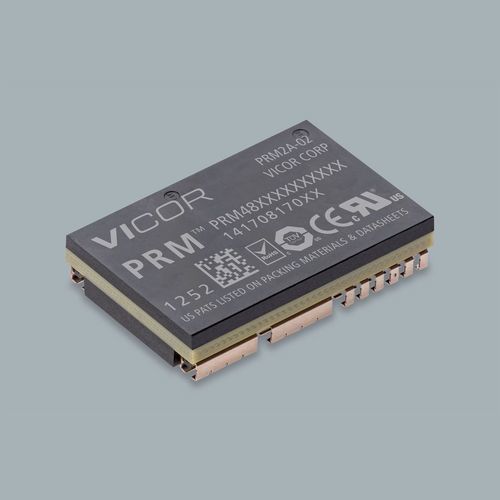

Full-Chip PRM® レギュレータ（MPRM48NF480M500A00）は、低プロファイルのFULL ChiPパッケージに収めたZVSバックブーストレギュレータです。典型的なパッケージ寸法：1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm。定格入力電圧：48 V。定格出力電圧：48 V。出力電力：500 W。ピック&プレース対応のSMD実装を前提に、表面実装またはスルーホール実装のオプションを用意。MIL-STD-1275およびMIL-STD-704に準拠します。

製品の特長

• ZVSバックブーストレギュレータ
• 高効率
• 高出力密度
• 約1 MHzのスイッチング周波数
• 非常に低いプロファイル
• ピック&プレース／SMD対応
• 表面実装またはスルーホールパッケージ（FULL ChiP）
• フルチップとハーフチップ製品の混用可能
• MIL-STD-1275およびMIL-STD-704準拠

主要パラメータ
部品番号：MPRM48NF480M500A00
入力電圧：48 V
出力電圧：48 V
出力電力：500 W
パッケージ：FULL ChiP（典型：1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm）
リードタイム：40週間
最小発注数量：25

価格（MSRP）
数量 | MSRP (USD)
25+ | $459.77
100+ | $431.24

取り付けとグレードのオプション

• 取り付け様式：J-Lead（選択）またはThrough Hole
• 製品グレード：M = -55°C～125°C

ディストリビュータ在庫（ページ記載）

• Digi-Key：2
• Arrow：0
• Avnet：0
• Mouser：0

参考資料

• データシート
• 評価ボードユーザーガイド
• アプリケーションノート（例：AN:005 PCBレイアウト、AN:009 SMT J-Lead はんだ付け推奨、AN:022 MIL EMI/過渡対策）
• 安全承認・認証（cURus、cTÜVus、CE / Low Voltage & RoHS、CB）
• J-Lead用FULL ChiPの機械図面および3Dモデル

注記
本製品はMIL-COTS PRMファミリ内のコンフィギュラブルPRMレギュレータバリアントとして提供されています。評価ボードの参照番号：MPRD48NF480M500A00。

技術仕様

• 部品番号：MPRM48NF480M500A00
• 呼称：PRM® Regulator
• 入力電圧（定格）：48 V
• 出力電圧（定格）：48 V
• 出力電力：500 W
• スイッチング周波数：約1 MHz
• トポロジー：ZVS buck-boost
• パッケージ：FULL ChiP；寸法 32.5 x 22.0 x 6.73 mm
• 取り付け：J-Lead（SMD）またはThrough-Hole
• ピック&プレース対応：はい
• 動作グレード：M = -55°C～125°C
• 規格：MIL-STD-1275、MIL-STD-704
• リードタイム：40週間；MOQ：25
