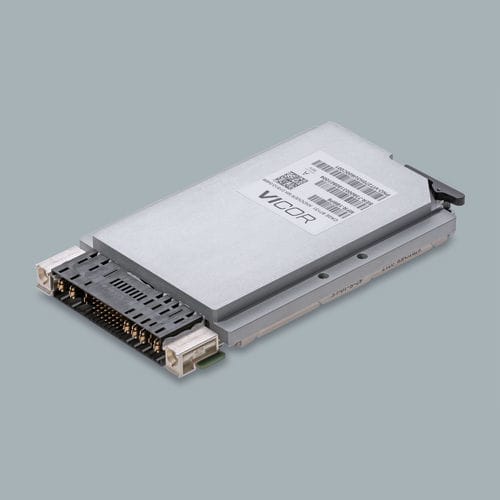

3U電源 SOSA™

DC/DC過熱保護付き過電流保護付き

概要
Vicor の SOSA™ 準拠電源は、SOSA 規格に準拠して開発された 3U Open VPX（VITA62）システム向けの COTS モジュールです。Vicor の独自電力変換技術により、堅牢な伝導冷却の 3U 形状で高効率かつ高い電力密度を実現します。最大 4 台まで並列接続が可能で、専用の均流ピンを必要としないシステムレベルの電流共有を維持しつつ出力電力を拡大できます。均流精度は ±2A です。

主な機能

• SOSA™ 準拠の 3U Open VPX システム向けに設計
• 伝導冷却の堅牢モジュールで電力密度に最適化
• 出力拡張のため最大 4 台まで並列運転が可能
• 代表的な出力：+12V（メイン）および +3.3V（補助）
• 専用ピン不要の独自ワイヤレス均流機能
• 均流精度：±2A

特徴と利点

• MIL‑COTS プラットフォーム向けの拡張可能な OpenVPX/VITA62 形状
• 保護機能：過電流、過電圧、過温度保護
• 軍用規格準拠：MIL‑STD‑704F、MIL‑STD‑461G、MIL‑STD‑810G、MIL‑STD‑1275E
• 航空宇宙・防衛用途に適したモジュラーで高信頼性の設計

製品バリエーション（抜粋）
型番 | 公称入力 (V) | 出力電力 (W) | 形状 | コーティング | 出力構成
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

リソース

• SOSA ファミリー各バリアントのデータシート
• UG-801 – VITA62 3U 評価ボード（ユーザーガイド）
• 28V 3U VITA62 用の 3D STEP 図面および機械図面

技術仕様

• シリーズ／ファミリー：SOSA™ 準拠電源（VITA62 / 3U Open VPX）
• 公称入力範囲：10–45 V および 18–45 V（バリアントによる）
• 利用可能な出力電力：150 W、300 W、450 W、480 W、600 W、800 W
• 出力：+12V（メイン）および +3.3V（補助）（典型）
• 並列動作：最大 4 台まで並列可能
• 電流共有：独自のワイヤレス均流；精度 ±2A
• 冷却方式：伝導冷却（conduction-cooled）設計
• 保護：過電流、過電圧、過温度保護
• コーティングオプション：Coated；Coated + Au-plated connector
• 機械的インターフェース：VITA46 No-Key Guide Socket；SOSA standard keying
• 準拠規格：MIL‑STD‑704F、MIL‑STD‑461G、MIL‑STD‑810G、MIL‑STD‑1275E
• 評価ボード：VIT3UDCTEST01（ユーザーガイド UG-801）
• 典型的な適用先：高い電力密度と SOSA 互換性を必要とする航空宇宙・防衛向け MIL‑COTS VPX 電源システム
