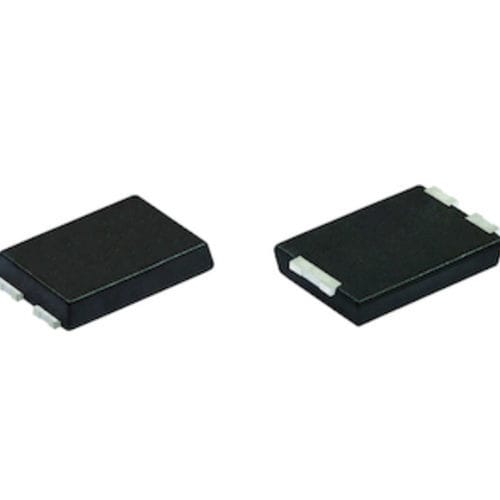

SMDダイオード VS-E7SX0112-M3V

表面取り付け整流高周波

製品概要
ハイパーファスト整流器 (FRED Pt®) VS-E7SX0112-M3V。定格順電流 1 A、SMPC HV パッケージ。製品資料に記載の電圧ファミリ：1200 V。

特長

• 最小沿面距離：5.4 mm
• 比較追跡指数 (CTI)：≥ 600
• 高周波向けのハイパーファスト回復時間、Qrr低減、ソフトリカバリ特性
• プラチナ添加のライフタイム制御を採用したプラナ構造により、堅牢性と信頼性を向上
• 高電圧用途向けに最適化されたSMPC HVパッケージ

用途

• フライバック補助電源のクランプ、スナバ、フリーホイーリングダイオード
• HV MOSFET/IGBTドライバのブートストラップおよびデサチュレート機能
• CukおよびSEPIC回路の高周波整流（LED照明を含む）
• 低順電圧と高速回復が求められる高電圧・高周波の整流用途全般

ドキュメント（抜粋）

• Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
• Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
• Packaging Information | SMPC HV
• Package Drawings | Outline Dimensions | SMPC HV
• Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
• Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
• Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package

技術仕様

• デバイス種別：ハイパーファスト整流器（FRED Pt®）
• 型番：VS-E7SX0112-M3V
• 定格順電流：1 A
• 最小沿面距離：5.4 mm
• CTI：≥ 600
• 回復特性：ハイパーファスト回復時間、Qrr低減、ソフトリカバリ
• 構造：プラナ構造、プラチナ添加のライフタイム制御
• パッケージ参照：SMPC HV（資料参照）
• 電圧ファミリ（資料参照）：1200 V FRED Pt® GEN 7
